Analizador redes PON | VeEX | FX120

Disponible para cotización

FX120 es un analizador para redes de fibra optica GPON – XG(s)PON y EPON avanzado con una interfaz Ethernet y una caja SFP+ para admitir pruebas de capa 4+, muestra los niveles de potencia downstream/upstream, acepta pruebas como los ID y el estado de OLT/ONT.



Sin existencias

Descripción

El analizador de redes PON FX120 tiene una interfaz de usuario simple e intuitiva y además es compatible con redes GPON, XG(S)-PON y EPON.

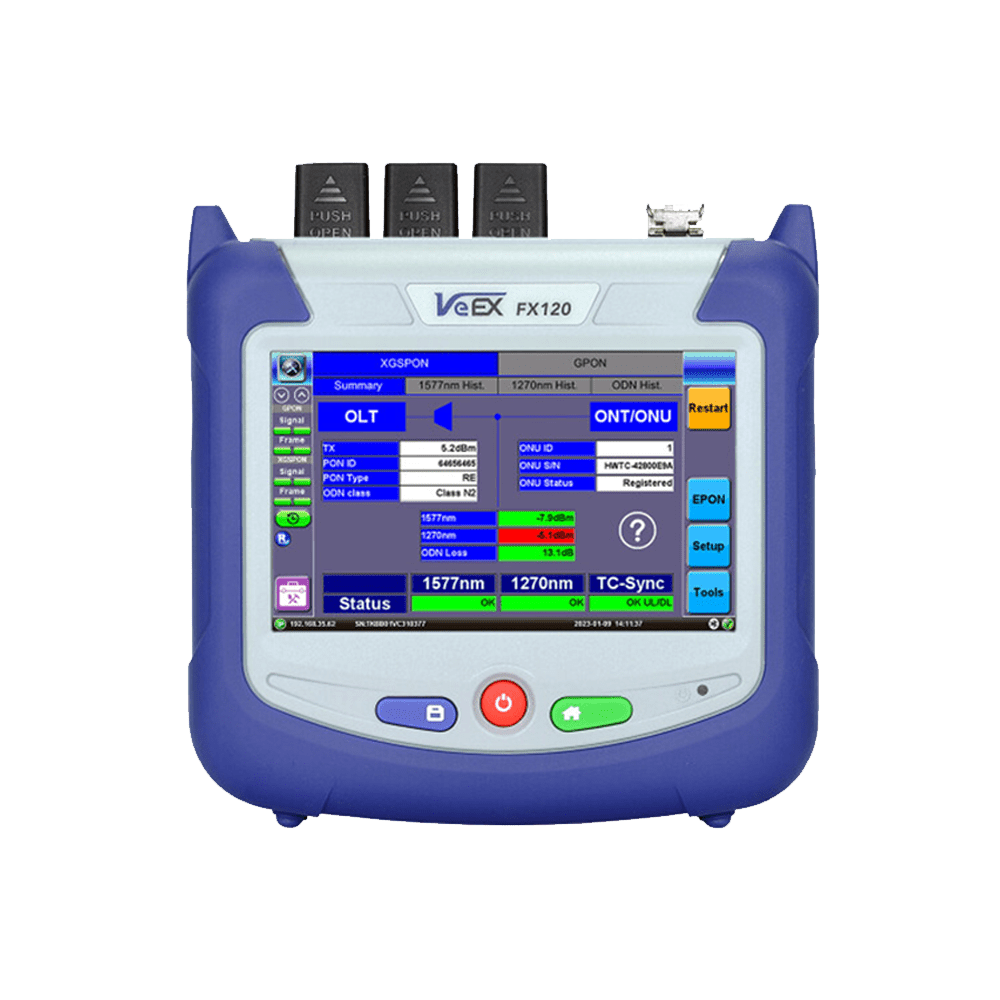

Analizador de redes PON FX120

  • Opción de prueba de capa 4+ que incluye V-TEST, V-PERF y V-FTP hasta 10 GE.
  • Acceso/control remoto mediante navegador web y cliente VNC®.
  • Compatible con los servicios de colaboración VeEX EZ Remote.
  • Arranque rápido y listo para probar en <60 segundos.
  • Pantalla táctil LCD a color de 5 pulgadas.
  • por otra parte su diseño es robusto y compacto.

Principales características del Analizador PON FX120

Ethernet

  • IPv4/IPv6 y PPPoE, DHCP e IP estática
  • Ping, rastrear ruta, IP PCAP, Traffic PCAP
  • Conjunto completo de pruebas de capa 4+: pruebas de carga y descarga V-TEST (Ookla® Speedtest®), V-PERF (RFC6349) y V-FTP

Modo básico

  • Longitud de onda filtrada de puerto dual, medidor pasante para verificación simultánea del servicio ONT/ONU
  • Longitudes de onda: 1270/1310/1490/1577nm con 1550nm opcional
  • Indicadores LED de estado ascendente/descendente para el estado de la señal y el marco
  • Finalmente tiene una baja pérdida de inserción: ≤1,5 dB typ

GPON/XGS-PON

  • Detección automática GPON/XG(S)-PON PON-ID que incluye OLT-ID, clase ODN, nivel de potencia OLT TX y paso/fallo de enlace ODN según ITU-T
  • GPON/XG(S)-PON ONU/ONT ID y número de serie y estado de ONU/ONT según ITU-T

EPON (opción)

  • Detección automática de Mac EPON OLT
  • EPON ONU LLID, ONU MAC y estado de ONU según IEEE

Modo de función avanzada GPON/XGS-PON

  • Seguimiento/administración de ID y números de serie de ONT activos
  • Captura/Decodificación PLOAM
  • Decodificación OC
  • Super PM: análisis avanzado de gabinetes de distribución y splitters
    (opción)

Prueba de red óptica pasiva GPON y XG(S)-PON

Modo básico de calificación en servicio

Se muestra información de PON-ID como OLT-ID, potencia OLT TX y clase PON. Cuando se logra TC-Sync, se puede verificar el ONU-ID , el número de serie y el estado de ONT, también se puede monitorear el historial de presupuesto de pérdida de señal/ODN para verificar la estabilidad de la señal a lo largo del tiempo.

Captura/Decodificación PLOAM

Captura y decodifica mensajes PLOAM. PLOAM mostrará el proceso de activación mostrando el intercambio de mensajes de OLT a ONT. La mensajería PLOAM también se puede utilizar para determinar los comandos OLT a ONT, incluidos los comandos de desconexión ONT.

Decodificación OC

Se incluye OC Decode para ayudar a monitorear y desglosar la información que se envía desde la OLT. Codificado por colores para visibilidad, se desglosa por tipo de PON-ID, PON ID, reservado, referencia de nivel óptico de TX y nivel óptico de transmisión.

Prueba de red óptica pasiva EPON

Super PM – Análisis avanzado de gabinetes y splitters.

Permite realizar un estudio completo de un gabinete de calle identificando todos los ONT por número de serie y ubicando cada ONT – tanto en el lado del divisor como en el panel de distribución.

Localizador de fallas

Con el localizador de fallas opcional incorporado, también se puede conectar una fibra de caída y encontrar el final de la fibra, o hasta el primer evento. Con toda seguridad se tiene un rango de medición de entre 60 m y 10 km, ademas los usuarios pueden encontrar el EOF para la mayoría de los cables de bajada.

Especificaciones de ethernet

Interfaces eléctricas RJ45 (compatible con Cat 6a)

  • 100/1000 BASE-T
  • 2,5 GBASE-T
  • 5G BASE-T
  • 10G BASE-T
  • Clasificación de Ethernet: según IEEE 802.3

Interfaces ópticas SFP+ (conectores LC)

  • 100/1000BASE-X
  • 10G BASE-R

Por último, pero no menos importante tiene una precisión de ±2 dB en la medición de potencia óptica y una resolución de 1 dB.

Prueba de servicio en capa 4+

Prueba de velocidad de Internet V-TEST

La función V-TEST califica el rendimiento del protocolo TCP/HTTP de la red mediante pruebas con un servidor HTTP V-TEST o Ookla® Speedtest®.Del mismo modo puede probar hasta la velocidad de línea completa según las especificaciones y limitaciones del servidor.

Prueba V-PERF TCP/UDP (RFC6349)

La función de prueba V-PERF utiliza la metodología de prueba y las métricas RFC6349 para calificar el rendimiento de la red TCP o UDP. Ofrece una prueba de TCP con estado de velocidad de línea completa con tamaños de ventana configurables, modos de cliente y servidor, así como compatibilidad con servidores iPerf/iPerf3 de terceros.

Prueba de rendimiento de V-FTP

VFTP permite a los usuarios probar el rendimiento del protocolo FTP del enlace, así como el servicio, a cualquier servidor FTP, hasta la tasa de línea completa, cargando y finalmente descargando archivos de prueba de gran tamaño.

Herramientas para fibra óptica.

Alcance de inspección de fibra digital

Esta opción permite que las sondas de microscopio de video digital se conecten directamente al equipo de prueba a través de un puerto USB o WiFi. Con transmisión de video en vivo en la pantalla para el análisis visual, ofrece captura de imágenes claras, compara (antes y después), IEC 61300-3-3 Sect 5.4 Pasa/Falla plantillas para SMF y MMF, guarda, exporta y genera informes a flash USB unidades.

Visor OTDR

La aplicación OTDR Viewer and Client integrada proporciona un análisis posterior completo de las trazas SOR, así como el control de un OTDR OPX-BOX ultracompacto a través de una conexión USB directa, Wi-Fi o Bluetooth®.
