Empalmadora por Fusión de Fibra con GPS

Optical Fiber Fusion Splicer With GPS

La empalmadora por fusión de fibra óptica RHSFG-80EC de Rouhan ha sido diseñada como instrumentos de precisión de alto rendimiento, con un cálculo completo y rápido y un nivel de micras controlado con precisión.

La fusionadora cuenta con un modo que automáticamente terminará todo el proceso de fusión de fibra en poco tiempo, y el monitor LCD puede mostrar toda la información de un vistazo.

Además, la Empalmadora es compatible con todo tipo y tipo de fibra.

La serie RHSFG-80EC es su empalmador de fusión confiable para la construcción y mantenimiento de redes ópticas de uso general, FTTx y aplicaciones de laboratorio.

Optical Fiber Fusión Splicer With GPS

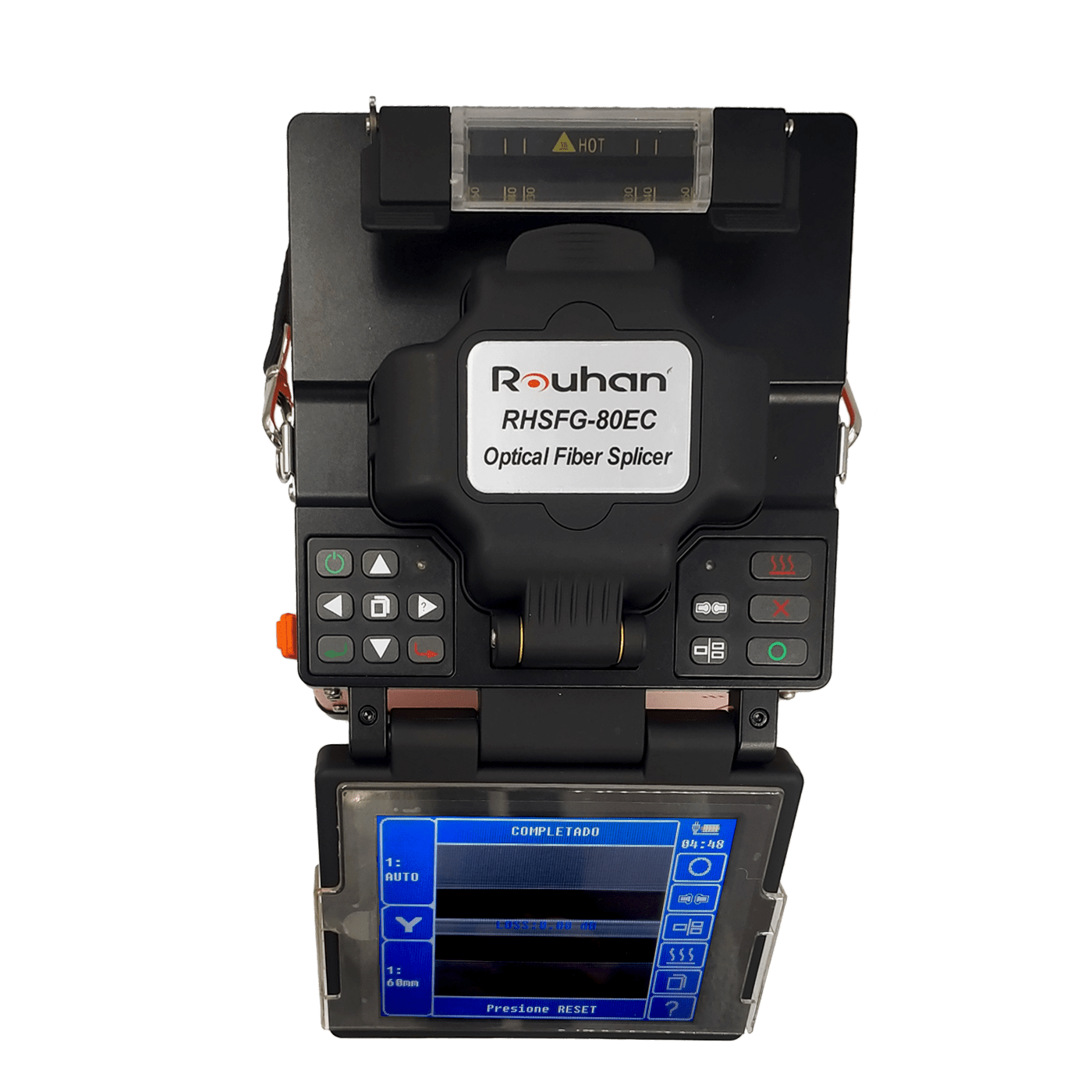

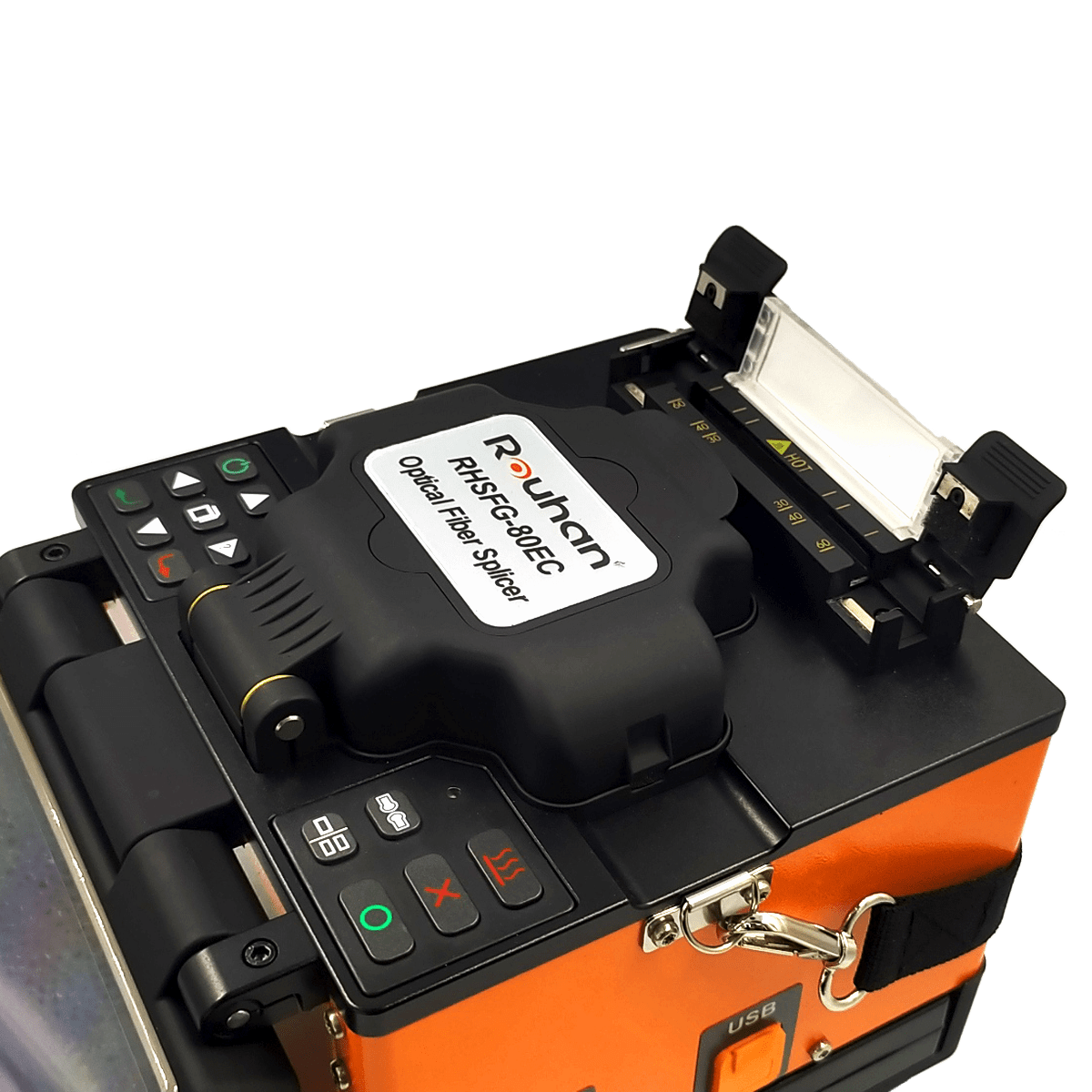

Empalmadora de Fibra Óptica Con GPS por Fusión y de Alineación por Núcleo Automático – RHSFG-80EC de Rouhan.

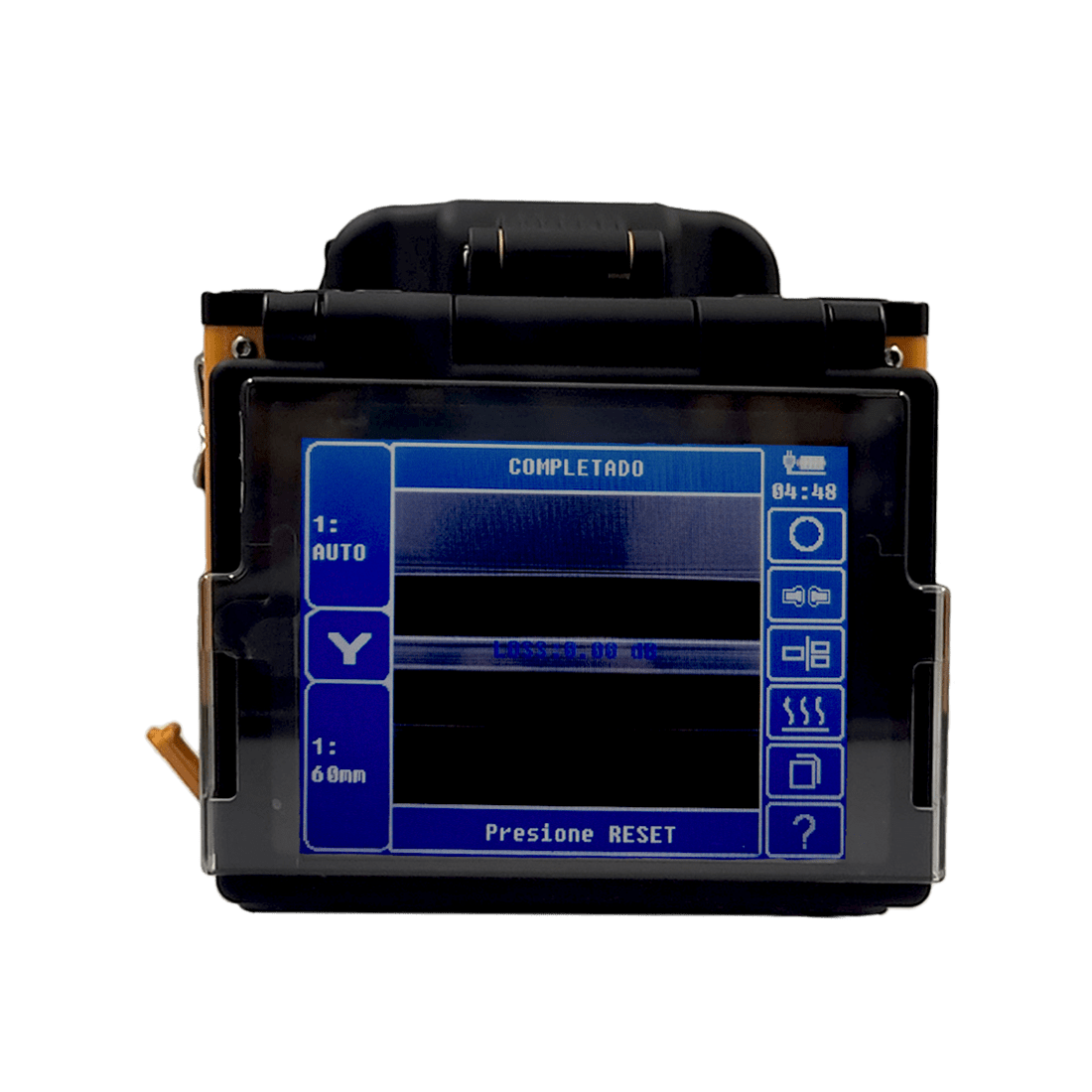

La pantalla LCD de color brillante de la fusionadora de fibra óptica proporciona al operador imágenes nítidas de las fibras, así como la información más importante, tal como el ángulo e inclinación del corte, desplazamiento de la fibra y pérdida de empalme estimada al completar el proceso de fusión en 7 segundos.

Generales:

La Empalmadora por Fusión de Fibra Óptica RHSFG-80EC con GPS de Rouhan se puede utilizar para la construcción de Redes de Fibra Óptica en Planta Externa y también en entornos de laboratorio precisos con todo tipo de fibra.

• Empalmadora de Fibra Óptica Con GPS
• Sistema de Pasword en el Arranque de la maquina fusionadora.
• Para cables fibras ópticas tipo: 250μm/900μm/3mm
• Lenguaje: Español e Ingles
• Localización y Rastro por GPS – ** Se requiere SIM de cualquier proveedor local de telefonía móvil con datos para activar el servicio
• Batería Recargable – Li-battery 4400mAh
• Adaptador AC: AC-input: (50/60Hz) 110 ~ 240V; DC-output: 14.5 ~ 15V
• Condiciones de operación:
  • 0 ~ 5000m sobre el nivel del mar
  • 0 a 95% RH
  • -10 a 50ºC
  • Velocidad máxima de viento de 15m/s
• Condiciones de Almacenamiento:
  • -40ºC a + 80ºC,
  • 0 a 95% RH
• Tamaño: 180 anchox160profundox155alto mm
• Peso: 2.2kg (Sin Batería); 2.5kg (Con Batería)

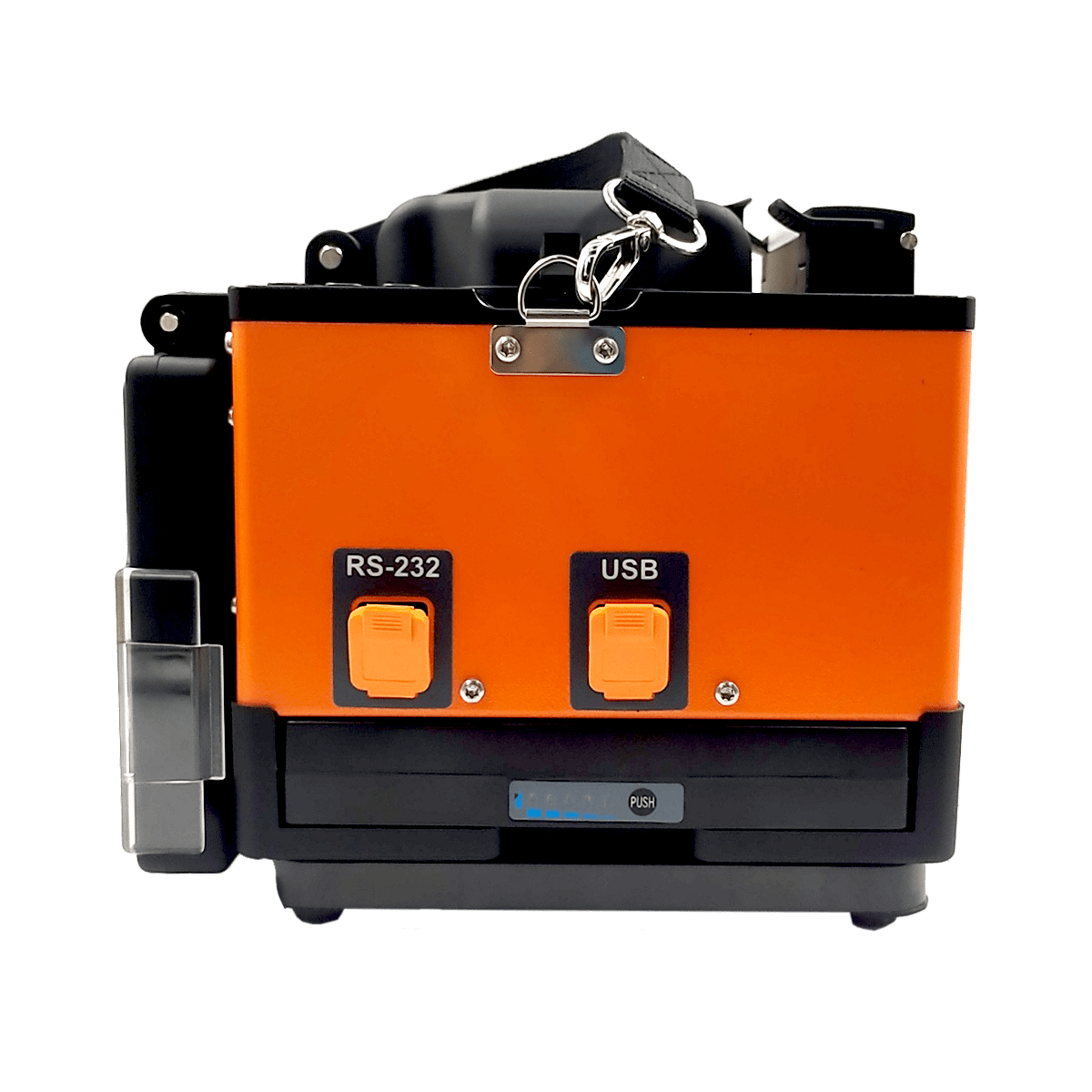

• Conectividad: RS-232/USB
• Resistente a caídas de hasta 75cm (con maletín de transportación)
• Resistente al agua (IPX2) y Resistencia al polvo (IP54)

Condiciones de Empalme:

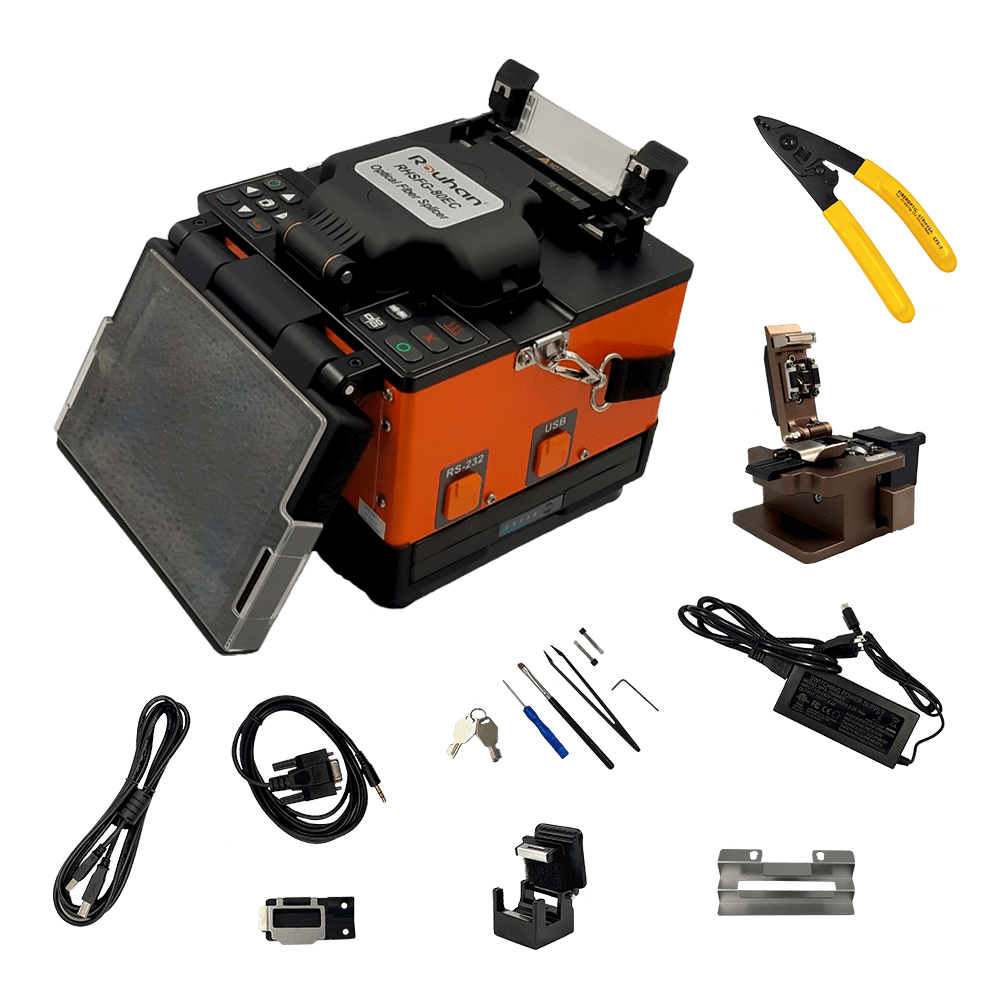

La fusionadora de fibra óptica combinado con la cortadora de precisión (Precisión Optical Fiber Cleaver) y la caja de tránsito funcional, ofrece una solución completa para su operación de empalme de fibra óptica por fusión.

• • Alineación por núcleo (Core Alignment) con 6 motores.
  • Para fibras ópticas tipo: SMF(ITU-T G.652), MMF(ITU-T G.651), DSF(ITU-T G.653),NZDSF(ITU-T G.655),BIF(ITU-T G.657), UBIF (ITU-T G.652, customized), EDF.
  • Diámetro de recubrimiento: 100 ~ 1000 μm
  • Diámetro de revestimiento: 80 ~ 150 μm
  • Longitud de corte de fibra: 8 ~ 16mm (diámetro de recubrimiento: 250μm);16mm (diámetro de recubrimiento: 250 ~ 1000μm)
  • Longitud de Mangas Termo contráctil: 60mm, 40mm y series de Magas tipo “Micro”
  • Tiempo de Vida de los Electrodos: 5000 veces

Desempeño:

La pantalla LCD de color brillante de la fusionadora de fibra óptica proporciona al operador imágenes nítidas de las fibras, así como la información más importante, tal como el ángulo e inclinación del corte, desplazamiento de la fibra y pérdida de empalme estimada al completar el proceso de fusión en 9 segundos.

• • Promedio en perdida por empalme: SMF: 0.02dB; MMF: 0.01dB; DSF/NZDSF/EDF/BIF: 0.04dB
  • Perdida por Retorno del Empalme: 60 dB o mejor.
  • Tiempo de Empalme:≤ 7segundos
  • Tiempo de Calentamiento (Manga Termo contráctil): Tiempo de calentamiento ajustable: 0 ~ 240s, Típico 36s.
  • Capacidad de Batería: Típico: 250 ciclos (empalme + calentamiento manga termo contráctil) con Li-battery (4400mAh) solamente (Batería Incluida)
  • Vista de fibra: X/Y; Monitor LCD color de 5.7″
  • Amplificación de la imagen de la fibra: 240X, dos cámaras CMOS.

Modos:

• • Programas de calentamiento (Máximo/Pre-ajustado) 60/10
  • Programas de Empalme (Máximo/Pre-ajustado) 60/11
  • Capacidad de Atenuación de Empalme 0.1-15.0dB
  • Modo de Reforzamiento
  • Método de alineación: Por Núcleo -PAS Auto core alignment
  • Mode de Calibración de Arco manual y automático
  • Modo de inicio del Horno de calentamiento: manual.

Funciones:

• • Perdida de Presunción
  • Memoria de Empalmes máxima: 5,000 datos / 100 imágenes
  • Prueba de Tensión 2N
  • Prueba automática de descarga
  • Iluminación blanca en las ranuras tipo “V” (V-groove)

Información Adicional:

1. La Empalmadora de Fibra Óptica Con GPS por Fusión de Rouhan cuenta con un centro de servicio en México a través de su representada DECU Soluciones y laboratorios asociados.
2. La Fusionadora de Fibra Óptica cuenta con un Sistema de GPS (Se requiere SIM de cualquier proveedor de telefónica celular)
   • Permite delimitar área, esto sirve para que en caso de que la maquina salga de esa área se alarme, incluso puede realizar una llamada de emergencia.
3. Sistema de contraseña de arranque programable: La maquina puede ser programada para pedir Contraseña después de “X” números de Empalmes: Por ejemplo, si fue programada cada 1000 empalmes, el equipo se va a bloquear cuando llegue a ese numero de empalmes y para ser desbloqueada deberá ingresar la contraseña, y así cada 1000 empalmes (o el numero que haya sido programado), cada contraseña puede ser definida por el usuario.
   • Sistema de contraseña ideal para la renta de equipo o para controlar el uso de este, en caso de robo no podrán usar la maquina sin ingresar la contraseña.

Marca: Rouhan
Modelo: RHSFG-80EC
