Medidor de Campo Portátil – Redes DOCSIS

Affordable DOCSIS 3.1 Installation Tool for All

Equipo de Pruebas de Instalación Portátil – Para Redes DOCSIS 3.0/3.1

Recomendado Para Todos los Técnicos Instaladores

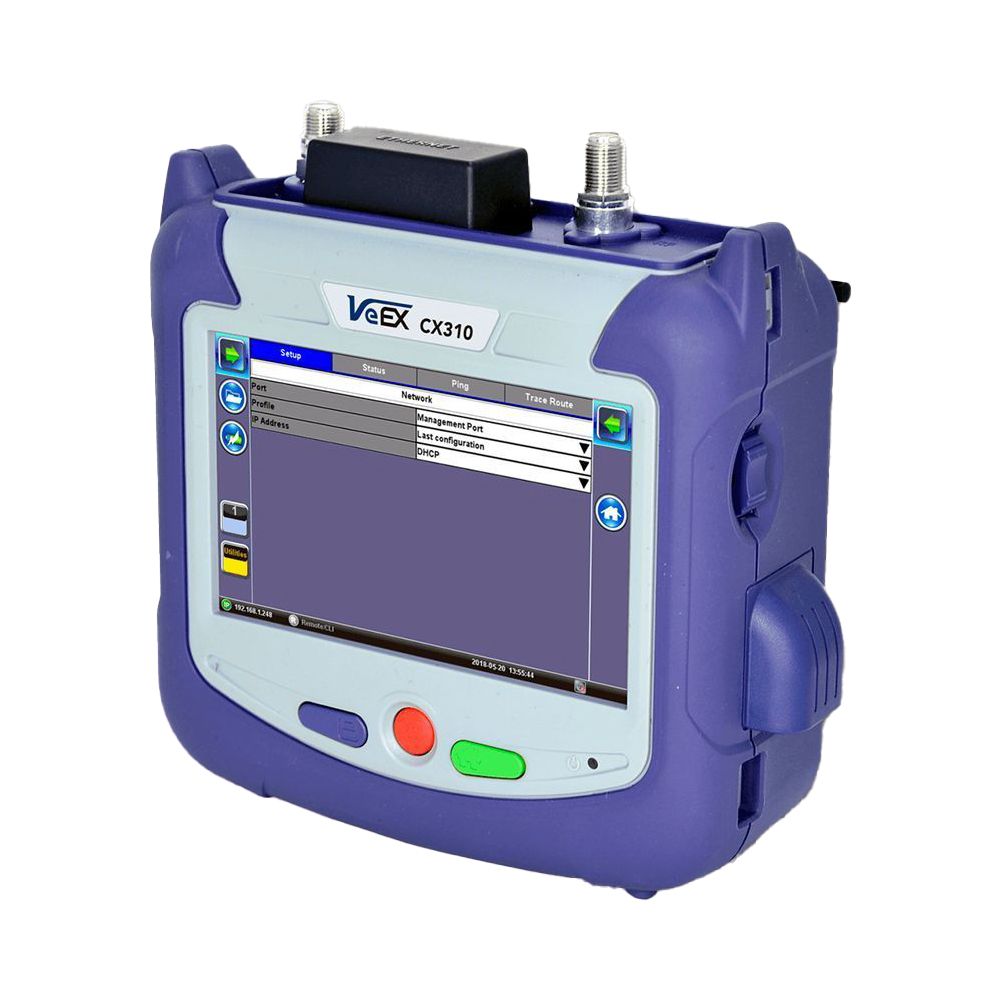

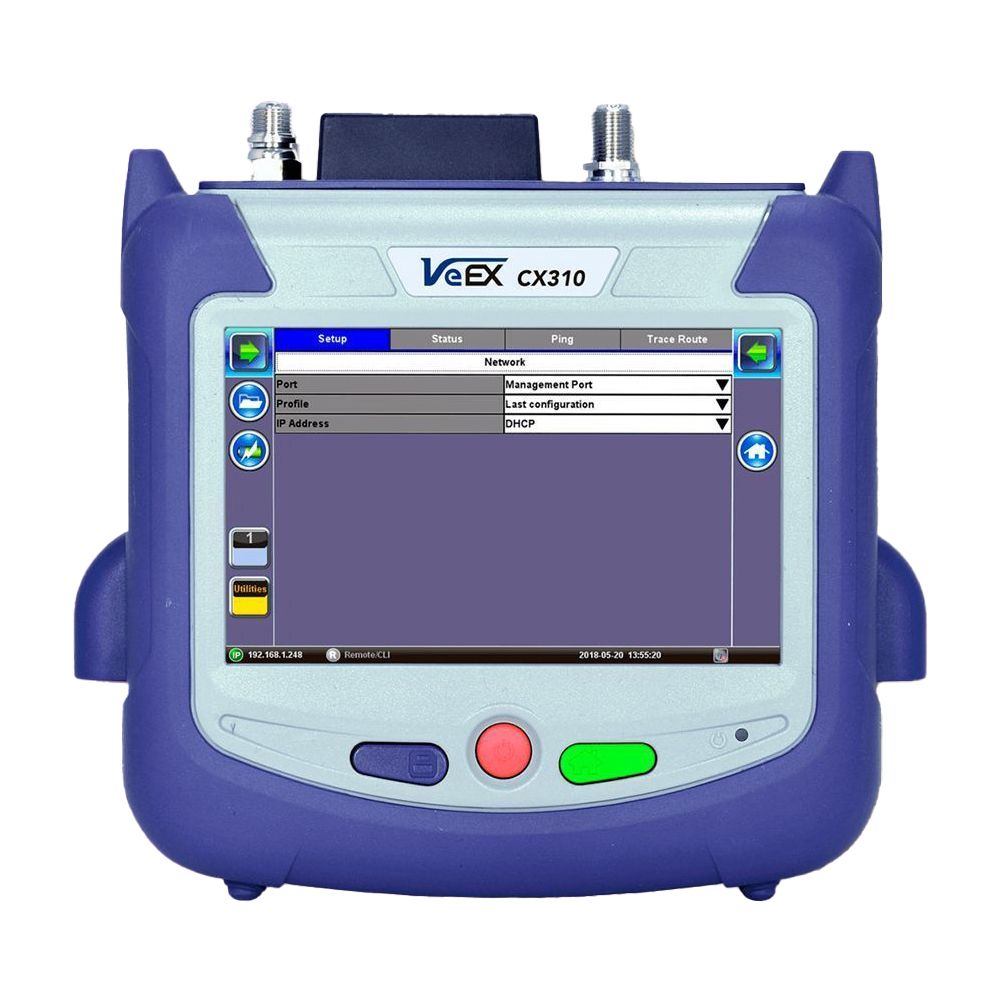

El CX310 es un medidor liviano, ultra-portátil y de bajo costo, equipado con un cable módem DOCSIS 3.1.

• Presentación intuitiva de mediciones de prueba con gráficos.
• Pantalla táctil a color de alta resolución, visible en cualquier condición de iluminación, con cubierta protectora
• Chasis robusto y portátil, Con características rígidas y flexibles ideales para entornos exigentes y diferentes condiciones de prueba.
• Pesa alrededor de 2 lbs / 1 kg.
• Optimizado para todos los técnicos de instalación y mantenimiento de las RedesDOCSIS 3.1 / 3.0 – CATV
• Mantenga el software del instrumento, administre las configuraciones de prueba, procese los resultados de medición y genere informes de prueba del cliente utilizando el software ReVeal ™ para PC incluido
• Extienda el tiempo de prueba de campo utilizando baterías intercambiables de LiIon (Mayor autonomía de la batería en modo de espera)
• WiFi Wiz con análisis SSID InSSIDer
• Accesorio USB de Digital Fiber Inspection Scope *
• Accesorio USB OPX-BOX + OTDR *
• Accesorio del medidor de potencia óptica *
• WiFi, Bluetooth® inalámbrico y control USB

El Medidor de Campo CX310 de VeEX realiza un análisis real OFDM y mediciones de rendimiento VeTest

Las características clave de SLM incluyen Single Channel, Función de Chequeo y Escaneo Completo (VeCheck Full Band Scan & Ingress Scan).

Principales Características:

Para Redes de Televisión por Cable – CATV

• Rango de frecuencia de 5 a 1218 MHz.
• Cable módem DOCSIS 3.1 con  análisis OFDM Real
• Las características clave de SLM incluyen escaneo rápido de banda completa VeCheck y análisis QAM de un solo canal
• Mediciones MER y Pre / Post BER de portadoras QAM
• Escaneo de la Ruta de Ascendente y Descendente (Return Path and Forward Path Ingress Scan)
• Pruebas de rendimiento de VeTest
• Proceso de Instalación en el Hogar / Certificación Pruebas automáticas – HIP – Home Installation Process *
• Puerto Ethernet 10/100/1000- T/X y 10 Gigabit Ethernet (BERT, Throughput, RFC2544 y Responder – LoopBack) *
• TDR para ubicación de falla de cable *

DOCSIS© 3.1/OFDM

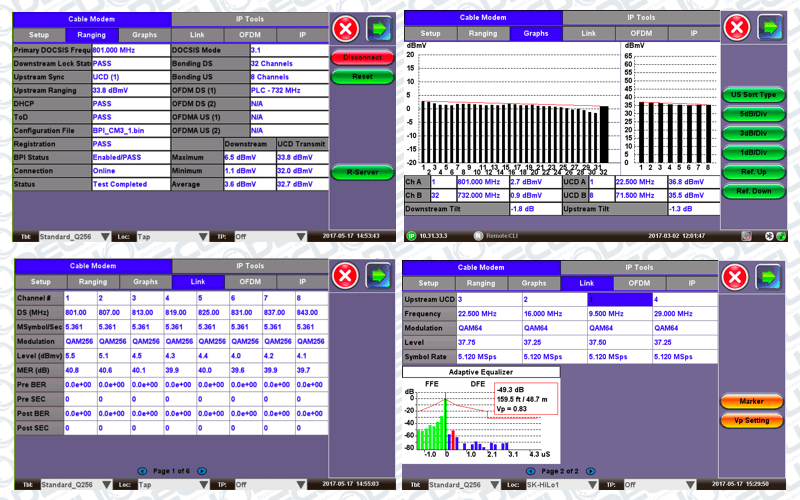

Emulación de módem DOCSIS 3.1 / 3.0
Equipado con un verdadero cable módem DOCSIS 3.1 OFDM, el Medidor de Campo CX310 de VeEX permite a los técnicos realizar pruebas de conexión de módem sin tener que llevar un módem separado a las llamadas de servicio.

El cable módem soporta DOCSIS 3.0 – 32×28 Channel Bonding

• Presentación de resultado de Rangos intuitivo
• Presentación de Potencia de los Canales en forma Gráfica
• Estadísticas de Enlace en Vivo – Incluye mediciones de Potencia de Nivel, MER, Pre y Post BER
• Verificación del Upstream Channel Bonding – Incluye verificación de los niveles RF y Opción adicional de OFDMA
• Pruebas avanzadas IP – Ping, Trace Route, ARP, Web Browser, FTP Throughtput, Emulación de llamada VoIP y mediciones IPTV.
  • La Verificación IP es a través del puerto DOCSIS del Cable Modem y sobre el puerto Ethernet 1000 Base-T.

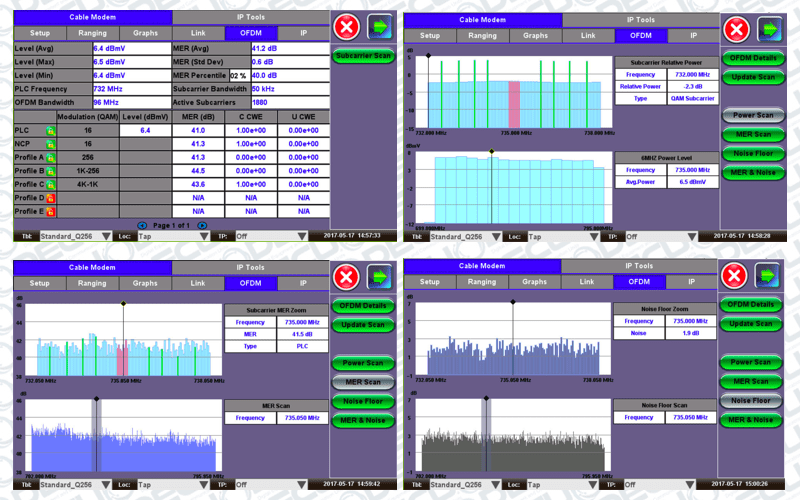

• Prueba DOCSIS 3.1 OFDM
• Analizador OFDM integrado
• Escaneo de Sub-Portadoras OFDM
• Escaneo de Potencia de las Sub-Portadoras
• Escaneo del MER de las Sub-Portadoras
• Escaneo del Ruido de las Sub-Portadoras

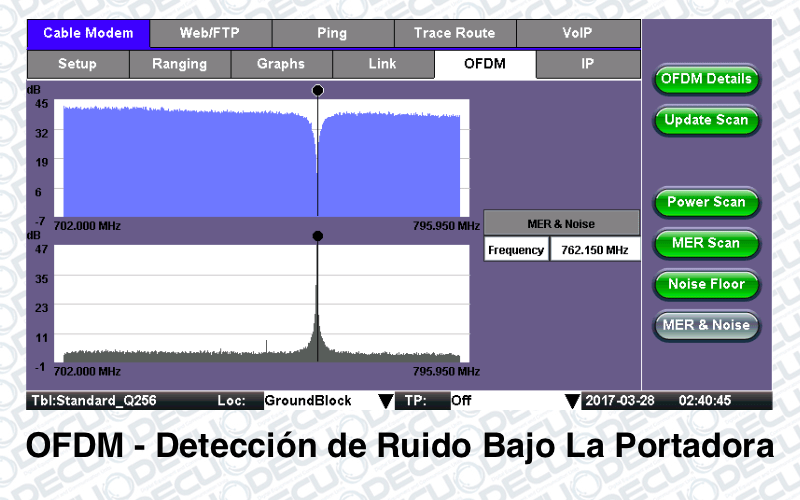

• Detección de Ruido Bajo la portadora  – Del Canal OFDM

SLM y otras Funciones

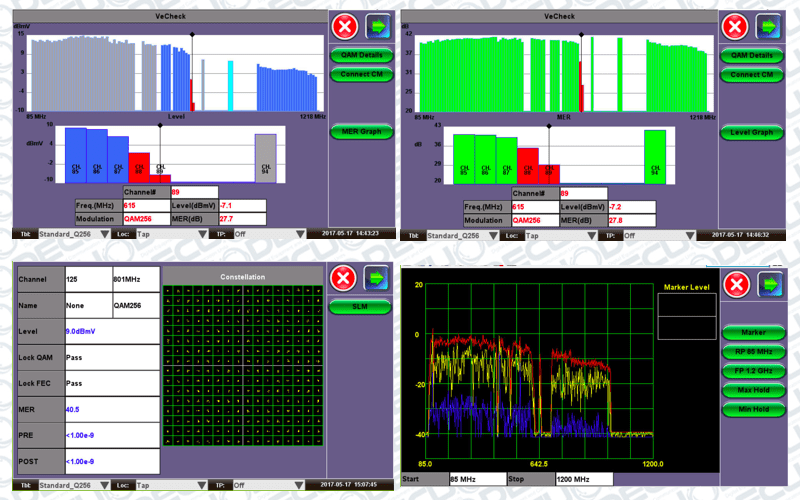

El Medidor de Campo CX310 de VeEX cuenta con su función VeCheck, la cual es una herramienta rápida y poderosa para el escaneo de la banda completa para el canal Ascendente (Forward Path), cubriendo hasta 1218 MHz, incluye métricas como Niveles, Tipo de Modulación, MER para QAM, QAM DOCSIS para Portadoras Simples y OFDM

• Análisis OFDM
• Medición en Canal (Single Channel) – Potencia Promedio, MER, Pre-BER, Post-BER, Error, Diagrama de Constelación, etc.
• Medición de Ingreso

Home Installation Process (HIP)

Un procedimiento de prueba personalizado que se puede descargar y programar en cada equipo de prueba. El script paso a paso elimina las conjeturas y las prácticas de instalación no autorizadas, lo que garantiza una entrega y entrega de servicio consistentes. Esta técnica disciplinada garantiza que el “Certificado de nacimiento” de cada nueva instalación cumpla con las pautas operativas y los estándares de calidad ISO.

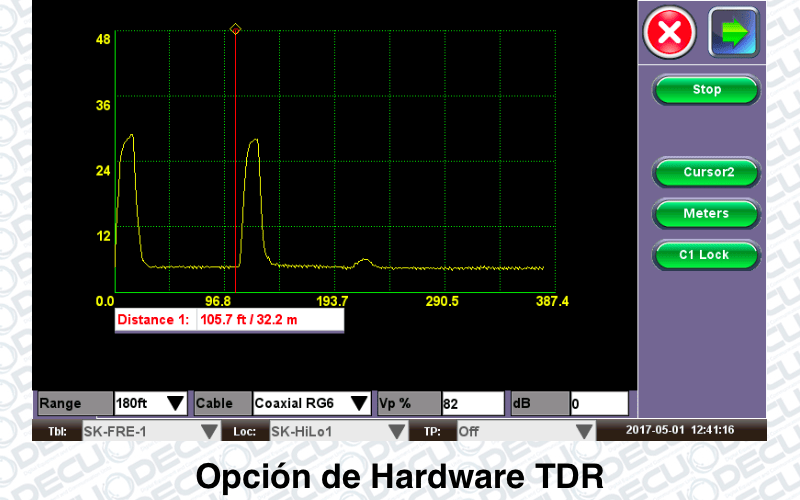

TDR

La Opción de Hardware “TDR” (opcional) aplica técnicas avanzadas de procesamiento de señal para detectar aperturas, cortocircuitos, empalmes, raps, entrada de agua y otros desajustes de impedancia en cables coaxiales hasta distancias de 1,5 km (5000 pies). El cable bajo prueba se escanea en segundos, lo que permite al usuario ver la ejecución completa e identificar fallas rápidamente.

Los técnicos avanzados se beneficiarán de la configuración de impedancia seleccionable y los factores de propagación de velocidad (VP) ajustables para realizar varias pruebas en diferentes cables.

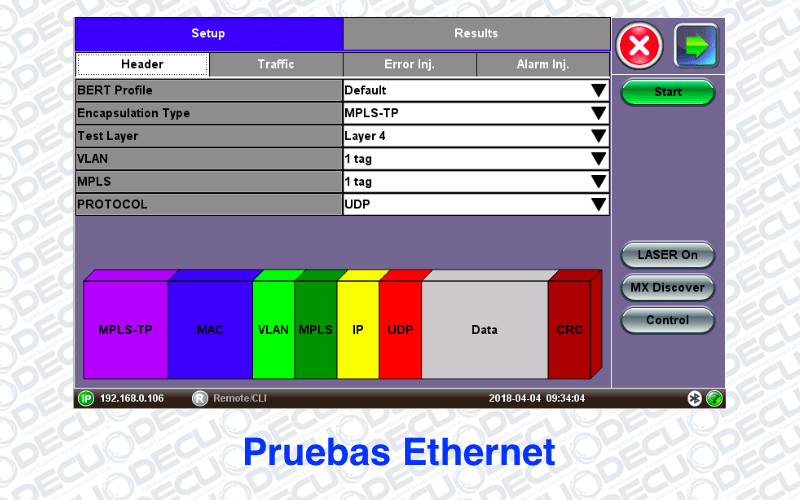

Pruebas Ethernet

Los puertos de prueba ópticos (SFP+) y de cobre (RJ45) soportan al 100% la generación y recepción del tráfico de velocidad de cable para las Redes 10/100/1000Base-T, 1000Base-SX, 1000Base-LX o 1000Base-ZX y 10GE LAN/WAN full-duplex en todos los tamaños de paquetes.

• Prueba de acuerdo a la RFC2544
• Responder – Loopback
• Prueba BER
• Prueba Throughput
  • Generación de Multiple Trama
  • Medición de Jitter y Delay

Accesorios Ópticos

• Compatibilidad con el Video – Microscopio de Inspección para Fibra Óptica de VeEX
  • Con Detección y Auto Enfoque en Análisis
  • Análisis Pasa/Falla de acuerdo a la IEC 61300-3-3
• Soporta Medidores de Potencia Tipo Dongle-USB
• Compatibilidad con el OTDR OPX-BOX de VeEX

Notas Generales:

• *  Opciones con costo adicional, algunas opciones que no están marcadas pueden ser con costo adicional, consultar con su ejecutivo de venta.
• ** Especificaciones sujeta a cambio sin precio aviso

Marca: VeEX Inc.
VeEX México
Modelo: CX310
