Sistema de Monitoreo de Ruta de Retorno | VeEX | CX180R

Descripción

El Sistema de Monitoreo de Ruta de Retorno monitorea la ruta de retorno en busca de ruido, UCD e ingreso que interfieran con las comunicaciones DOCSIS.

Con las implementaciones de DOCSIS 3.0 / 3.1, la modulación QAM ascendente de orden superior y la vinculación de canales son más vulnerables a la entrada y deben monitorearse continuamente para garantizar el máximo rendimiento.

Modos

Cada unidad CX180R admite tres modos de prueba diferentes de forma simultánea e independiente.

• En el modo de exploración de entrada, los transitorios rápidos se pueden identificar a una velocidad de exploración de hasta 250 ms por nodo.
• En el modo de analizador de espectro, se puede realizar un análisis de señal de RF bajo demanda utilizando RBW programable óptimo y tiempo de permanencia.

Destacados de la Plataforma del Sistema de Monitoreo de Ruta de Retorno

• Bajo costo de entrada al sistema

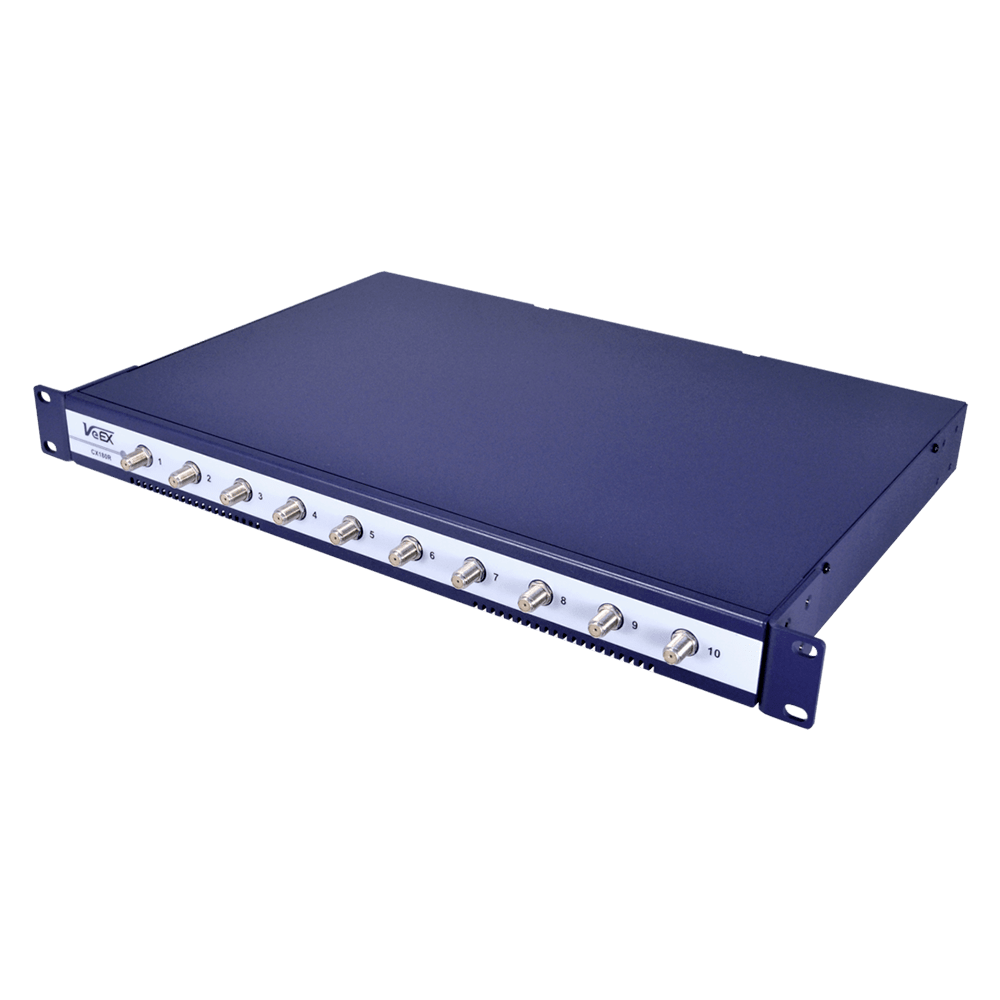

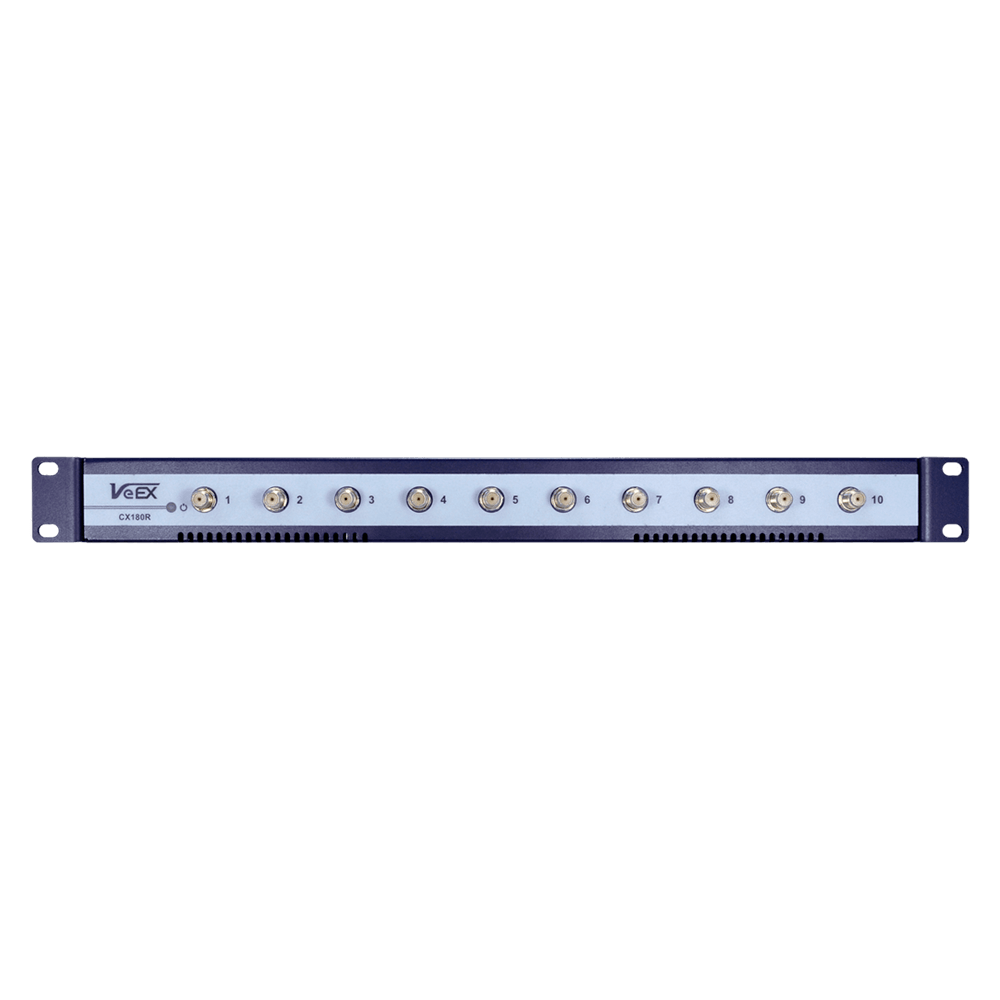

• Montaje en rack de 1U con uso eficiente del espacio con conmutador de matriz integrado
• Calibración de fábrica: elimina la pérdida de inserción inesperada introducida por conmutadores de matriz externos
• Arquitectura distribuida flexible con el sistema VeSion para una fácil expansión, mayor confiabilidad y reducción del tiempo de inactividad del sistema
• Conexión IP segura para acceder desde cualquier ubicación con conexión a Internet a través de la web, la aplicación móvil VeSion para Android o iOS
• Tres recursos de prueba independientes para escaneo de monitor sin bloqueo y dos pruebas bajo demanda.
• Se conecta con los equipos de prueba portátiles VeEX para permitir mediciones de barrido, entrada y señal digital.

Características:

• Rango de frecuencia de 4 a 85 MHz con CX180R IGM *
• RBW ajustable a 125 kHz, 330 kHz, 1 MHz que captura el ingreso transitorio rápido y de bajo nivel
• Análisis de espectro rápido para capturar señales de módem de cable ascendentes en ráfagas y picos de ruido
• El análisis QAM avanzado admite formatos de señal ascendentes QAM-16/64/128
• Return Path QAM mide MER, análisis pre / post BER y visualización del diagrama de constelación
• Barrido y balanceo de ruta de retorno con equipos de prueba portátiles VeEX
• Software de servidor expandible para archivar las mediciones de la ruta de retorno para su posterior revisión y análisis
• Umbrales de alarma programables por el usuario para generar tickets de alarma por correo electrónico, SMS, SNMP y Syslog
