Microscopio Digital de Inspección para Fibra Óptica

Digital Fiber Inspection Microscope

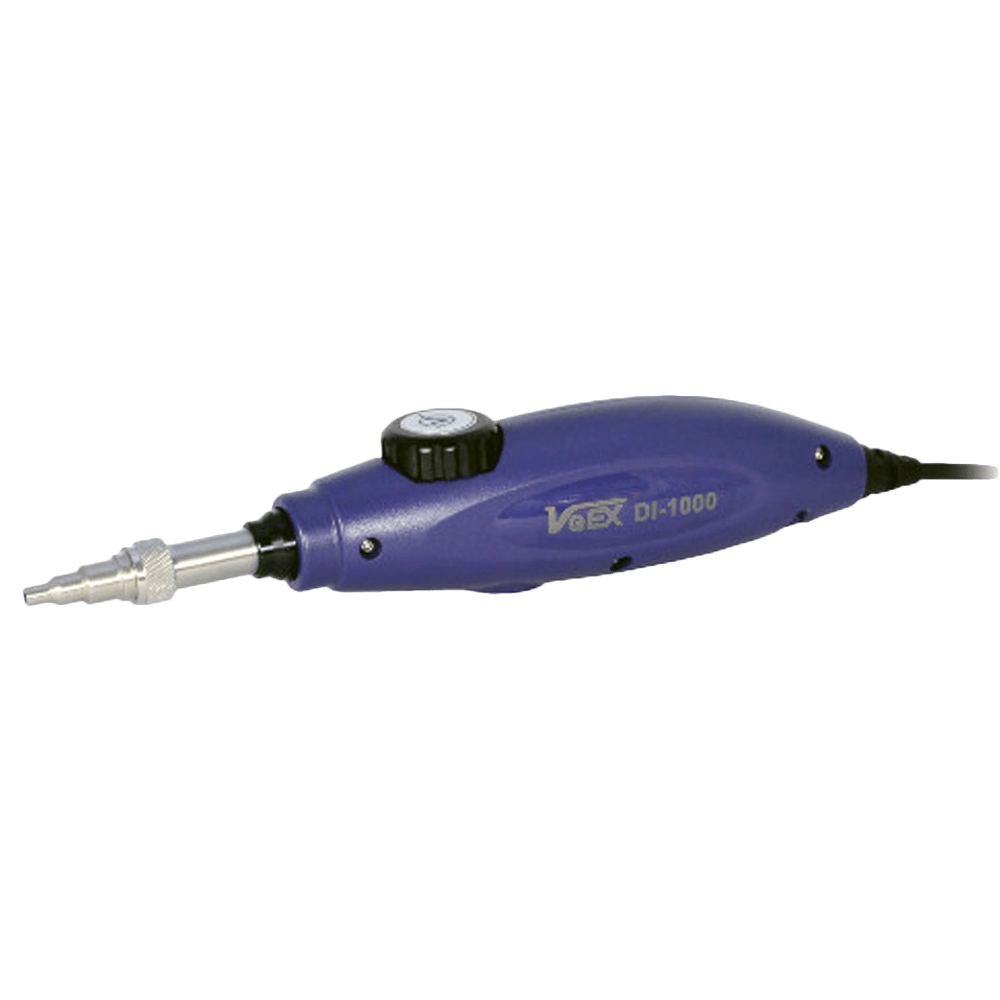

La Sonda de Inspección de Conectores de Fibra Óptica – VideoMicroscopio –  DI-1000 cuenta con un diseño ergonómico y se puede conectar directamente a los equipos de prueba VeEX a través de su puerto USB 2.0.

El DI-1000 presenta una perilla de enfoque fácil que se puede operar con un solo dedo, una lista completa de puntas y un sensor de imagen óptica digital con resolución detectable de 0.5 μm.

Fiber Scope – Video Microscopio

Los conectores sucios o rayados introducen pérdidas, aumentan el ORL y pueden dañar otros conectores. La contaminación final es una causa principal de fallas en los enlaces de fibra en Telecom, MSO, centros de datos y entornos de redes corporativas.

El la sonda de inspección de fibra digital VeEX DI-1000 cuenta con un diseño ergonómico que proporciona imágenes claras de la cara final del conector. Centrándose en las áreas de contacto.

El DI-1000 de VeEX califica la condición y la limpieza del conector después de haberlo pulido o limpiado. Los resultados determinan si el conector puede usarse o si necesita ser pulido o limpiado nuevamente.

• Botón de enfoque preciso y estable con un solo dedo
• Operación con una mano
• Inspeccionar cables jumpers de conexión y acopladores o cabezales opticos.
• Compatible con UX400, TX300-Series, FX300, RXT-1200, SunLite OTDR y PC, MTTplus, FX150, entre otros (* Pregunte a su ejecutivo de Venta)
• Conexión directa USB 2.0 al equipo de prueba o PC
• Alimentación por USB
• Robusto para uso en campo (sin motores ni baterías)
• Diseño ergonomico
• Línea completa de puntas de pruebas disponibles
• Reemplazo rápido de la punta

Detección y Análisis de Enfoque Automático

El Video Microscopio DI-1000 de VeEX es compatible con los equipos de prueba VeEX que ofrecen análisis de Pasa/Falla integrados con detección de enfoque automático rápida y precisa. Esta tecnología aún se basa en la increíble respuesta rápida y la delicadeza de las manos humanas, pero deja la evaluación del enfoque, la captura de imágenes y el análisis al conjunto de prueba. No se necesita entrenamiento, pero los principiantes pueden hacerlo bien todo el tiempo.

• El conjunto de prueba detecta cuándo la imagen ha alcanzado el nivel de enfoque óptimo, congela automáticamente la imagen, captura la imagen y ejecuta el análisis IEC 61300-3-35
• Enfoque, adquisición y análisis mucho más rápidos, en comparación con los de enfoque automático electromecánico lentos
• No es necesario mover las manos ni presionar ningún botón (el movimiento y la vibración son causas comunes de pérdida de enfoque)
• No se requiere PC para la adquisición de imágenes o el análisis de Pasa/Falla
• Los usuarios aún mantienen el control durante escenarios no triviales que requieren la destreza e ingenio humanos irremplazables
• Generación de informes (html y PDF) directamente desde el conjunto de prueba
• Función de comparación para imágenes capturadas antes y después de la limpieza

La Importancia de la Inspección del Conector de Fibra

Los conectores sucios o rayados introducen pérdidas, aumentan el ORL y/o dañan otros conectores, la pérdida se vuelve más crítica a velocidades de datos más altas. La contaminación en la cara extrema de la ferula es una causa principal de fallas en los enlaces de fibra en centros de datos, redes corporativas, MSO y entornos de telecomunicaciones.

Las sondas de inspección de fibra (Video Microscopio) proporcionan una imagen ampliada de la cara final del conector de fibra óptica, centrándose en las áreas de contacto (propensas a pérdidas o daños por el acoplamiento). Las imágenes, la inspección visual y las herramientas automatizadas a menudo se utilizan para calificar la condición y la limpieza de los conectores, después de pulirlos o limpiarlos y antes de usarlos

Conectores de Fibra y la Vulnerabilidades del Equipo de Prueba

Opuesto a las conexiones permanentes o semipermanentes que a menudo se encuentran en entornos de red, los equipos de prueba “promiscuos” y sus cables de conexión se conectan a múltiples dispositivos a diario, lo que aumenta las posibilidades de dañarse o ser daños. Se debe tener especial cuidado, no solo para evitar daños potencialmente costosos, sino también para asegurarse de que cualquier prueba y sus resultados sigan siendo válidos. La fibra defectuosa o los conectores sucios o dañados pueden provocar falsas anomalías, defectos o errores, incluso reparaciones costosas.

Accesorios Recomendados

• F99-00-078G Punta de Prueba Universal 2.5 mm para conectores tipo PC
• F99-00-079G Punta de prueba Universal 1.25 mm para conectores tipo PC macho
• F99-00-080G Punta de Prueba para 1.25 para conectores macho tipo ELIO y Termini
• F99-00-081G Punta de Prueba Universal 2.0 par conectores macho tipo PC, Termini y LEMO F2
• F99-00-082G Punta para conectores Bicornios
• F99-00-095G Punta para conector macho SMA 905
• F99-00-096G Punta de Prueba Universal 2.5 mm para conectores macho tipo APC
• F99-00-097G Punta de Prueba Universal 1.25 mm para conectores macho tipo APC
• F99-00-098G Punta para conectores hembra SC y FC tipo PC
• F99-00-099G Extension de punta corta para conectores FC y SC tipo Hembra
• F99-00-100G Extension de punta media para conectores FC y SC tipo Hembra
• F99-00-101G Extension de punta larga para conectores FC y SC tipo Hembra
• F99-00-102G Punta anulada 60 grados para conectores FC y SC tipo Hembra
• F99-00-103G Punta para conectores SC y FC, ACP, tipo hembra
• F99-00-104G Extension de punta corta para conectores SC APC tipo hembra
• F99-00-105G Punta anulada 60 grados para conectores tipo hembra SC APC
• F99-00-106G Punta para conector tipo hembra SC/APC puta gruesa (hardene – Optitap®)
• F99-00-107G Punta para conectores tipo ST/PC tipo hembra
• F99-00-108G Extension de punta corta para conectores tipo hembra ST/PC
• F99-00-109G Extension de punta media para conectores tipo hembra ST/PC
• F99-00-110G Extension de punta larga para conectores tipo hembra ST/PC
• F99-00-111G Punta anulada 60 grados para conectores tipo hembra ST
• F99-00-112G Extension de punta corta para conector tipo hembra E2000 PC
• F99-00-113G Extensión de punta media para conector tipo hembra E2000 PC
• F99-00-114G Extension de punta larga para conector tipo hembra E2000 PC
• F99-00-115G Punta para conectores tipo hembra E2000 APC
• F99-00-116G Punta para conectores tipo hembra LC PC
• F99-00-117G Extensión de punta corta para conectores tipo hembra LC PC
• F99-00-118G Extensión de punta media para conectores tipo hembra LC PC
• F99-00-119G Extensión de punta larga para conector tipo hembra LC PC
• F99-00-120G Punta para conector tipo hembra LC APC
• F99-00-121G Punta para conector tipo Hembra MU PC
• F99-00-122G Extension de punta corta para conectores tipo hembra MU PC
• F99-00-123G Extensión de punta media para conectores t ipo hembra MU PC
• F99-00-124G Extension de punta larga para conectores tipo hembra MU PC
• F99-00-125G Punta anulada 60 grados para conectores hembra MU PC

Marca: VeEX Inc.
VeEX Inc. México
Modelo: DI-1000
