OTDR CWDM & DWDM Banda – C

xWDM OTDR Module

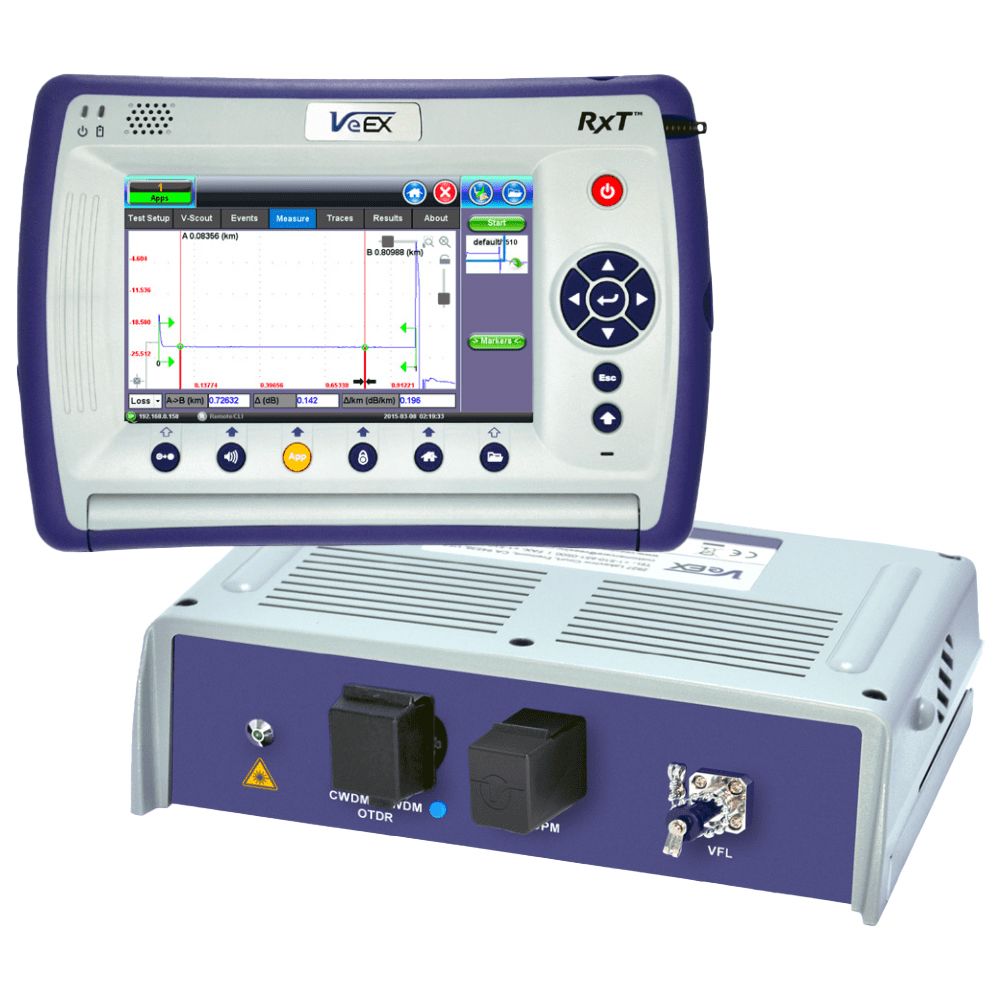

El RXT-4113 es el primer OTDR CWDM/DWDM combinado de la industria en un solo módulo de prueba.

Software

• La arquitectura de software avanzada admite múltiples aplicaciones de prueba.
• VeExpress ™ versiones Cloud o Enterprise para mantener el firmware del instrumento y administrar las opciones de prueba.
• ReVeal ™ PC y software EZ Remote para control remoto flexible
• Software de PC de escritorio Fiberizer para análisis de trazo avanzado y generación de informes
• Fiberizer Cloud – Análisis de trazos y gestión de datos en la nube
• Compatibilidad con el servidor “R” para la gestión centralizada de la fuerza laboral y el repositorio de resultados de pruebas
• Alcance de inspección de fibra (USB) opcional con soporte para una o varias fibras (MPO / MTP)

Hardware

• Pantalla táctil TFT a color de alta resolución de 7″ – visible en cualquier condición de iluminación
• Conectividad a través de la interfaz de administración 10/100Base-T, WiFi™, Bluetooth® o 3G/LTE para aplicaciones de back office
• Funcionamiento inteligente del ventilador con sensor de temperatura incorporado.
• Paquete de baterías de iones de litio intercambiables para un tiempo de prueba extendido
• Interfaz USB-A para unidades flash USB, dongles inalámbricos USB y conexión de sonda de inspección de fibra
• Módulo GPS incorporado opcional para Geo-Etiquetado de los trazos de OTDR

OTDR CWDM & DWDM Banda – C | VeEX | RXT-4113

La sintonización de longitud de onda CWDM y DWDM (banda C) con una resolución de muestreo de hasta 500,000 puntos de datos ofrece una caracterización de red sin precedentes.

El perfil de atenuación y la conectividad de extremo a extremo utilizando el puerto de prueba único aseguran la máxima productividad

• Longitud de Onda CWDM por ITU-T G.694.2 (18 channels)
• Longitud de Onda DWDM por ITU-T G.694.1 (C-band, 1527.99 a 1563.86 nm, Channel #s 17-62) en pasos de 50, 100 o 200 GHz
• Resolución de Muestreo (Sampling resolution) de hasta 500,000 puntos
• Evento por Zona Muerta < 1m, Atenuación por Zona Muerta < 4m
• Con Seguro de Longitude de Onda Interno con estabilidad de ± 2.5 GHz
• Alto Rango Dinámico para fibras de larga distancia y pruebas a través de xWDM MUX/DEMUX
• Estabilizador de Laser TEC (TEC laser stabilization) para condiciones de clima frío o caliente
• Formato de Archivos Telcordia GR-196 y SR-4731.sor
• Opcional – Modo V-Scout – Mapeo inteligente de enlaces usando iconos intuitivos derivados de múltiples adquisiciones de prueba – Diagrama Unifilar
• Opcional – Fuente de Luz – Via Puerto OTDR
• Opcional – Medidor de Potencia Óptica de Banda Ancha
• Con Bobina de lanzamiento interna para caracterizar conexiones OTDR y fibras con tramos cortos.
• Interfase Universal 2.5mm con adaptadores ópticos intercambiables (SC/FC/LC)

Pruebas de red CWDM / DWDM

Los proveedores de servicios que utilizan la tecnología DWDM deben instalar y solucionar problemas utilizando los nuevos métodos de prueba OTDR.

Las aplicaciones incluyen:

• Verifique la red en las longitudes de onda discretas de acuerdo a la ITU-T
• La pérdida de extremo a extremo a través de multiplexores, OADM y Demultiplexores necesitan ser verificadas
• La atenuación y la macro-flexión se pueden verificar a través de la banda o canal de transmisión.
• Pruebas continuas de extremo a extremo utilizando Fuentes y un Analizador de Espectro Óptico (OSA) antes de la activación del servicio.
• Aprovisionamiento de longitud de onda: verifique nuevos servicios y Enrutamiento de longitud de onda sin interrumpir el tráfico en canales en vivo

El módulo OTDR CEDM/DWDM RXT-4113 de VeEX, combina los módulos RXT-4111 DWDM y RXT-4112 CWDM OTDR en un único módulo universal para enfrentar los desafíos de prueba de red CWDM/DWDM.

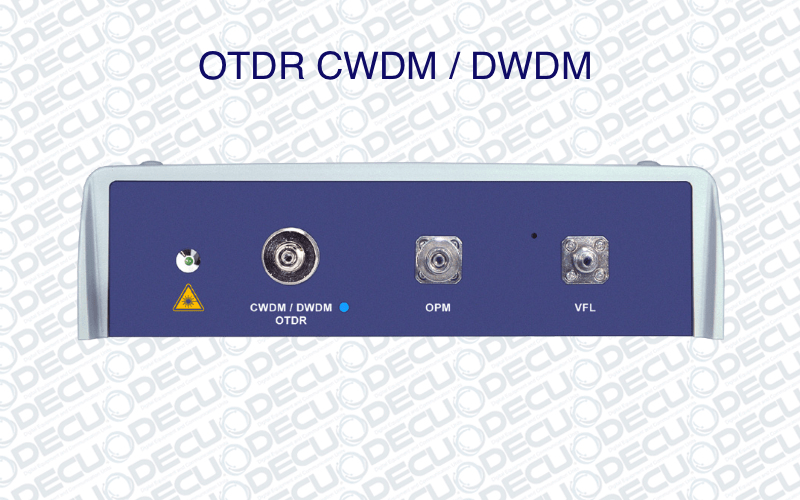

Si la aplicación de prueba involucra redes CWDM, DWDM o CWDM/DWDM híbridas, el módulo OTDR CWDM/DWDM RXT-4113 de VeEX simplifica la operación mediante el uso de un solo puerto de prueba.

La interfaz de usuario unificada e intuitiva también significa que el usuario ya no tiene que cambiar entre puertos de prueba ópticos, intercambiar módulos OTDR o cargar un nuevo software de aplicación de prueba: simplemente conecte la fibra al OTDR una vez y muévase entre los puertos MUX según sea necesario

Optical Time Domain Reflectometer – OTDR | CWDM/DWDM

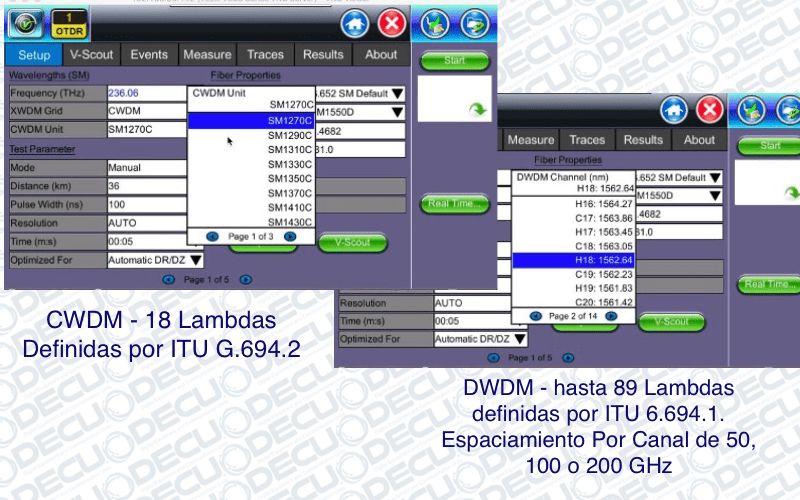

El OTDR CWDM/DWDM RxT-4113 de VeEX permite al usuario configurar rápidamente los parámetros de prueba tanto para redes CWDM o DWDM

DWDM: Soporta hasta 89 longitudes de onda definidas en por ITU 6.694.1 a través de un láser sintonizable preciso y estable. El Espacimiento de Canal soportado son de 50, 100 o 200 GHz.

CWDM: 18 longitudes de onda definidas en por ITU G.694.2 se pueden seleccionar a través del menú desplegable.

Umbrales de análisis: Los umbrales definidos por el usuario para pérdida de empalme, pérdida de conector, longitudes de fibra y reflectancia pueden preestablecerse para evaluar la condición de una fibra

V-Scout Link Mapping

Los algoritmos avanzados analizan las adquisiciones de pruebas múltiples y caracterizan la fibra usando íconos intuitivos. Llamada tambíen Vista en Modo Diagrama Unifilar, esta característica opcional elimina la interpretación de trazas y proporciona una mayor confianza en el análisis de fibra para el usuario, independientemente del conjunto de habilidades OTDR.

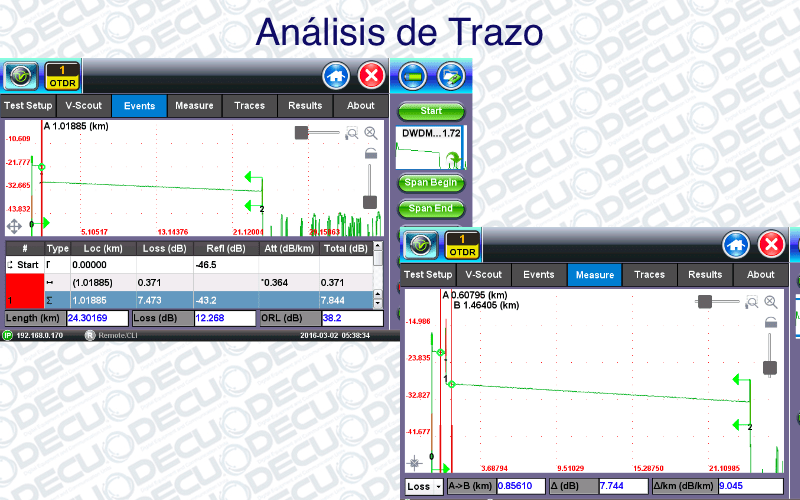

Análisis de Trazo Avanzado

La detección confiable de eventos y el análisis preciso son cruciales para documentar enlaces de fibra en el momento de la instalación. Estos registros de línea de base son esenciales para solucionar problemas de redes defectuosas y reducir el tiempo de inactividad del sistema posteriormente.

La unidad emplea algoritmos de software especializados desarrollados a partir de décadas de experiencia para medir la atenuación de la fibra, incluidas anomalías como conectores, empalmes y macro curvas.

Fiberizer ™ Desktop Plus

Fiberizer Desktop Plus es una aplicación de software para PC para analizar los trazos adquiridos por el OTDR RXT-4113 xWDM. Suministrado como accesorio estándar, los usuarios pueden editar seguimientos manualmente, crear tablas de eventos, generar informes usando plantillas integradas y mucho más.

Este visor muestra archivos de seguimiento que se ajustan a los formatos Telcordia (Belcore) GR-196 y SR 4731 * .sor, y ofrece modos de medición de pérdida de 2 puntos y 5 puntos. También es compatible con el procesamiento por lotes, una característica muy útil para analizar múltiples fibras en un solo cable.

El software no requiere acceso a Internet para funcionar, pero puede interactuar con el visor de trazos Fiberizer Cloud OTDR en cualquier momento.

Fiberizer ™ Cloud

Fiberizer Cloud no solo potencia el OTDR, sino también la fuerza laboral. Más allá de los métodos o conceptos de informes OTDR tradicionales, esta solución basada en la nube proporciona capacidades superiores de gestión de datos de prueba centralizados, incluidos análisis de seguimiento basados ​​en web potentes. Puede trabajar desde casi cualquier lugar, en cualquier momento porque Fiberizer Cloud es un servicio web completo en línea.

Racionalización de Informes de Datos

Los técnicos y contratistas de fibra Óptica encargados de validar nuevas instalaciones de fibra óptica o restaurar rutas de cable después de una interrupción, generalmente están obligados a enviar los datos medidos (archivos .sor) y la documentación relacionada al operador de la red como prueba de entrega antes de recibir el pago. Sin embargo, a menudo se desperdicia un tiempo valioso una vez que se completa el trabajo en el sitio, ya que los archivos de prueba críticos generalmente se almacenan primero en algunos medios de almacenamiento locales antes de ser transferidos a un colega por correo electrónico para su verificación y otros informes.

Fiberizer Cloud agiliza este intercambio de información, eliminando costosos papeles, correos electrónicos u otros métodos de comunicación que consumen mucho tiempo; en cambio, se puede evitar el desperdicio de tiempo mediante la transferencia de los trazos de trabajos realizados directamente desde el OTDR a Fiberizer Cloud. La funcionalidad profesional de informes en PDF o MS Excel también está disponible, y los usuarios pueden crear sus propias plantillas para informes. También se puede realizar un análisis bidireccional de trazas OTDR, probado desde ambos extremos de la fibra óptica.

Fiberizer Cloud Connectivity

Empareje el OTDR RXT-4113 con Bluetooth a un teléfono inteligente, computadora portátil o tableta móvil y cargue eficientemente los datos de prueba OTDR directamente al servidor de la nube utilizando cualquier tecnología inalámbrica disponible (3G, WiFi).
