Sistema de Prueba de Fibra Remota (RFTS)

Remote Fiber Test System (RFTS)

El sistema de prueba de fibra remota (RFTS) comprende la plataforma RTU-4000 con el módulo de prueba óptico RTU-4100 OTDR. El RFTS monitorea las infraestructuras de fibra óptica en las redes Core, Metro, Access y FTTx / PON, mejorando el flujo de trabajo y reduciendo el tiempo medio de reparación (MTTR).

Principales Características del Chasis

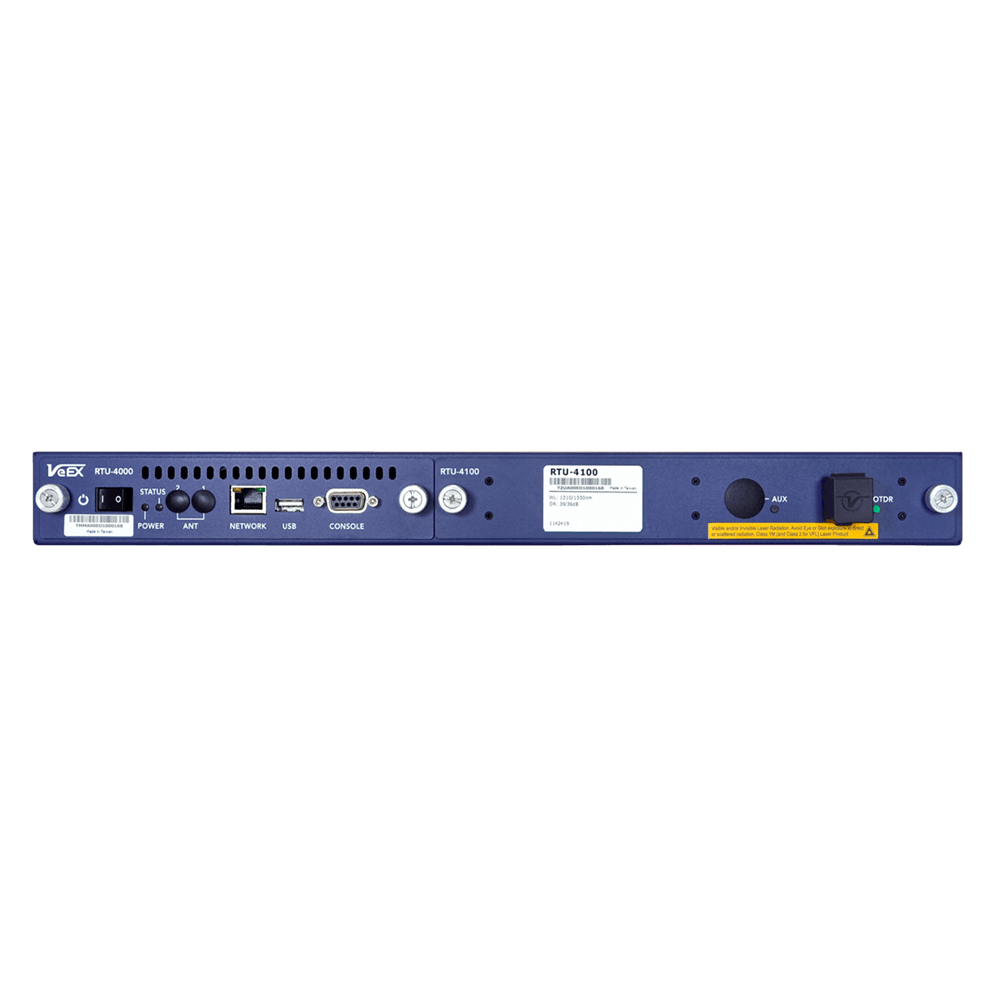

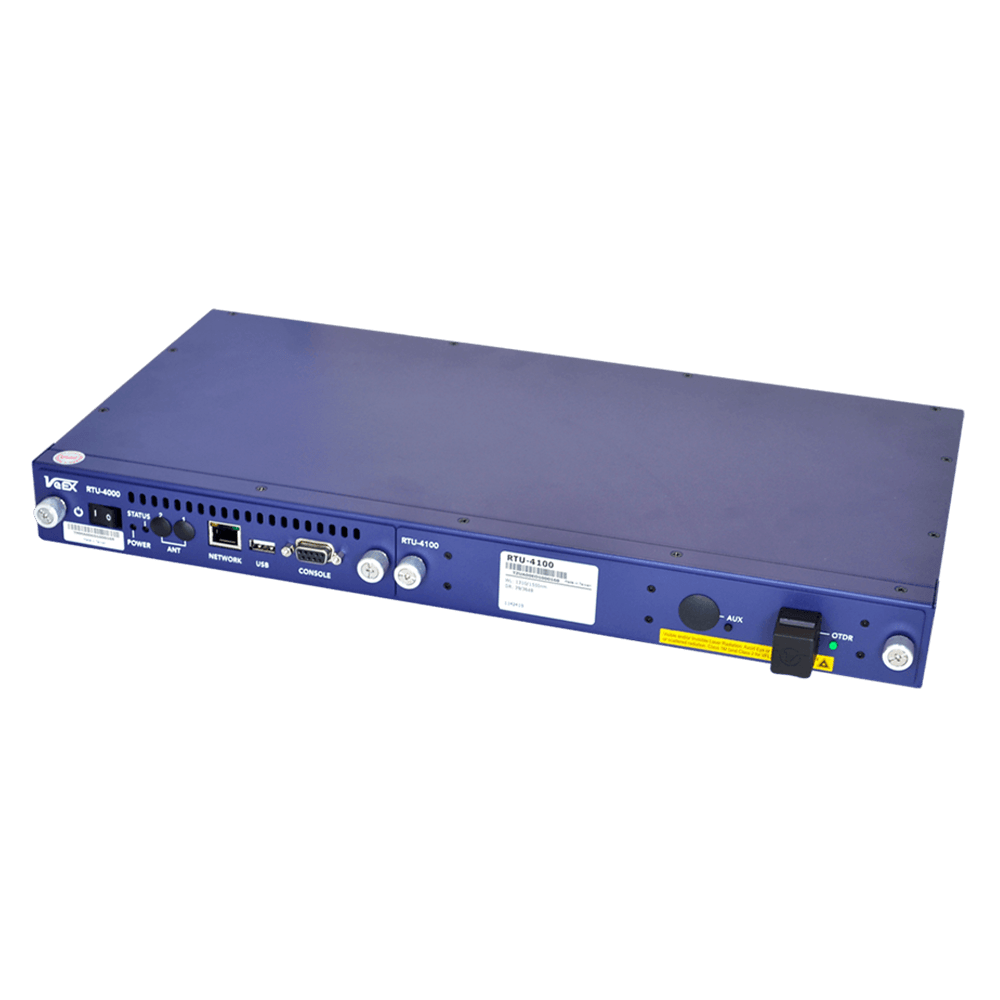

Hardware RTU-4000

• Construcción y perfil pequeño de montaje en rack de 19 “de 1U
• Diseño modular reparable en campo
  • CPU / fuentes de alimentación duales
  • Módulo de prueba óptica RTU-4100
  • Ventiladores de refrigeración duales
• Contactos de relé de alarma local en el panel trasero
• Compatible con los interruptores ópticos OXA-4000 y OX4000 de VeEX
  • Interruptores controlados OXA-4000 RS232
    • Escalable de 8 a 128 puertos en una configuración de montaje en bastidor único
    • Con o sin filtrado FWDM
  • Conmutadores controlados por Ethernet OX4000
    • Escalable hasta 128 puertos en una configuración de montaje en bastidor único
    • Admite configuraciones en cascada para un mayor número de puertos
• Conectividad a través de la interfaz de gestión 10/100 Base-T
• Admite opciones de alimentación de CA / CC de doble entrada o -48 V CC
• Tarjeta SD opcional de hasta 256 Gbyte para almacenamiento de datos
• Módem móvil 3G / LTE opcional para comunicación de respaldo

RTU-4000 Software

Software RTU-4000

• Compatibilidad con la integración del servidor VeSion®
• Integración de OSS mediante SNMP
• Soporte de conexión segura (HTTPS)
• SMS, alertas por correo electrónico
• Acceso al navegador web para configuración / operación independiente
• Programación de software y soporte de aplicaciones
  • API HTTP + JSON (lenguaje y marco)
  • Configuración / operación de la API HTTP utilizando un servidor HTTP integrado

Escalabilidad

La Unidad Remota de Prueba (RTU) de VeEX es una solución de 1U de montaje en rack.

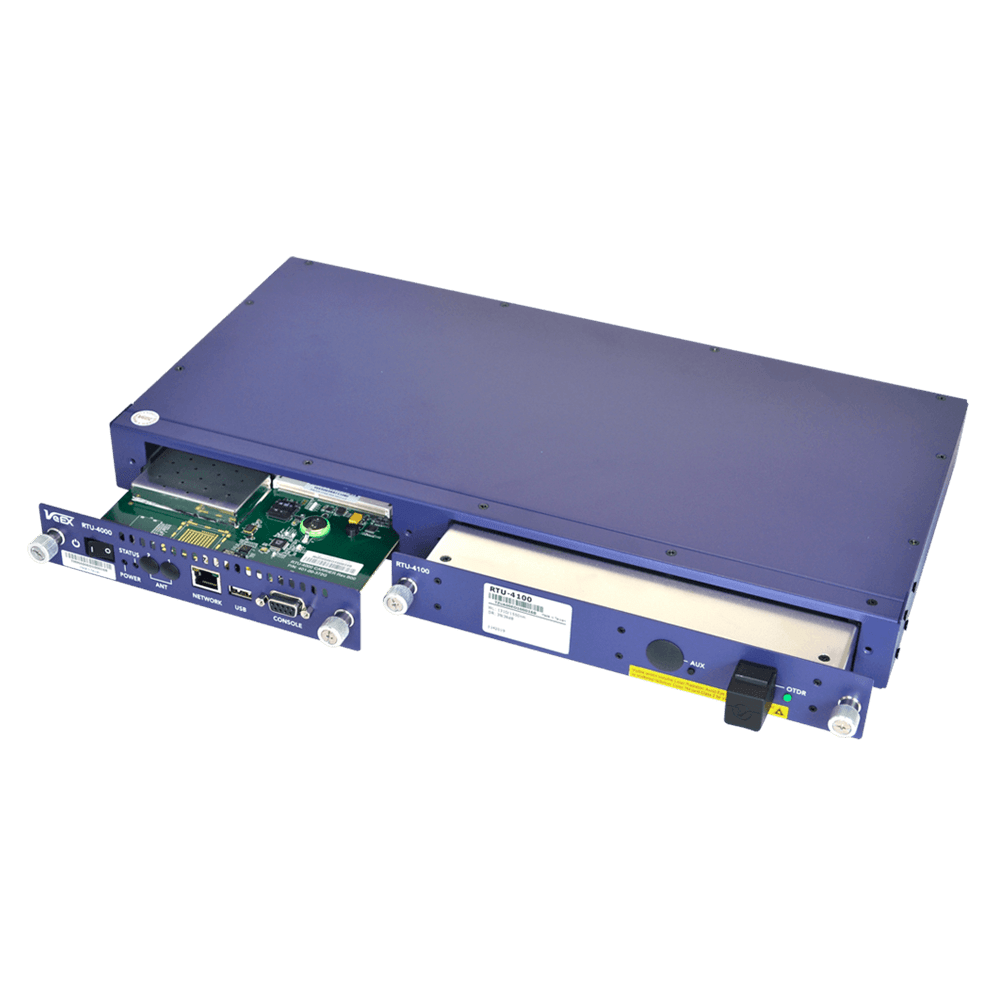

Cuenta con un diseño modular de vanguardia que garantiza que la RTU se pueda reconfigurar, actualizar o reparar fácilmente en el campo.

El sistema puede comenzar con unas pocas RTU para monitorear enlaces críticos y expandirse luego para monitorear una red completa.

Se puede acceder al sistema en cualquier momento y en cualquier lugar, utilizando un navegador web común en una PC o dispositivo móvil con iOS o Android.

Los usuarios pueden revisar los resultados de las pruebas cargadas, las alarmas del sistema, las trazas en vivo y realizar pruebas bajo demanda según sea necesario.

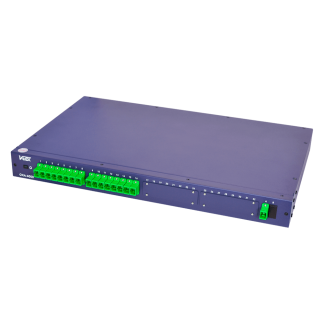

Switches Ópticos

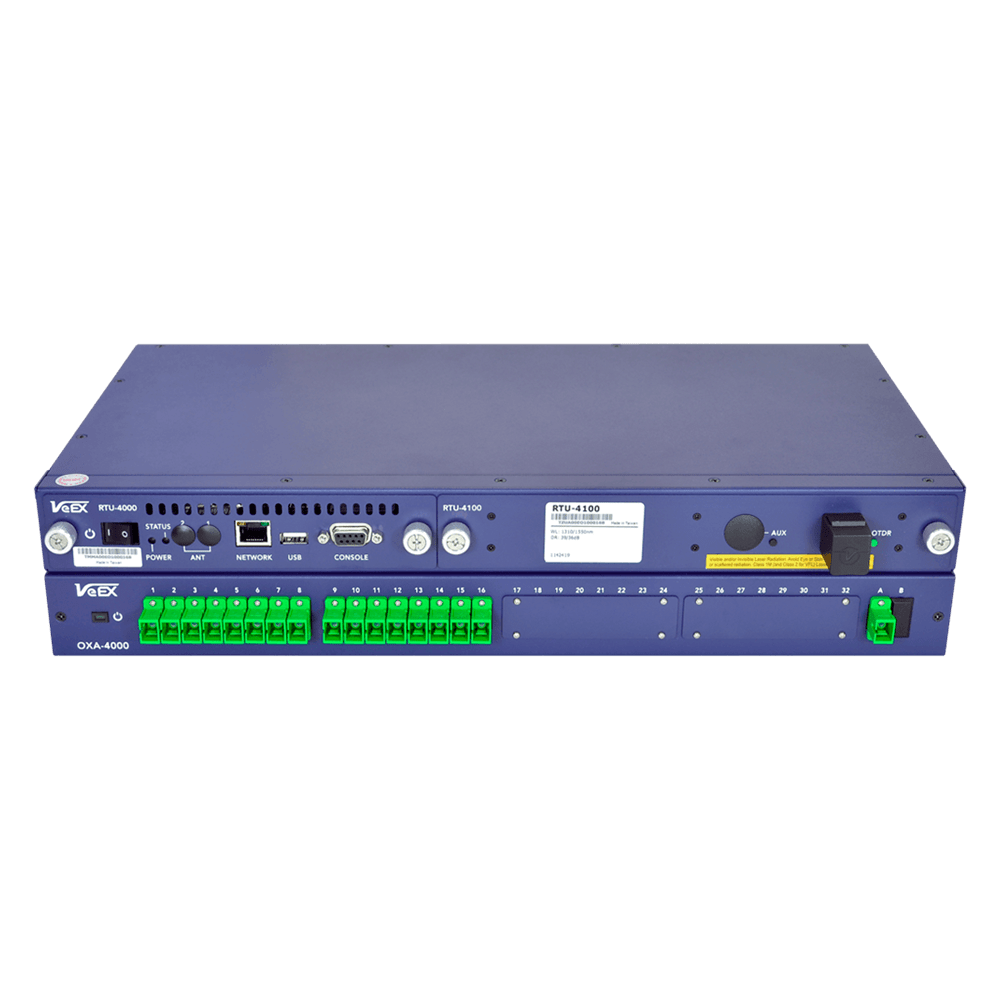

La Unidad de Prueba Remota y el módulo de prueba óptica RTU-4100+ son compatibles con las Switches Ópticos OXA-4000 y OX4000 de VeEX

• Switch OXA-4000 controlado por RS232
  • Escalable de 8 a 128 puertos configurable en un solo montaje en rack
  • Con o sin filtrado FWDM
• Switch OX4000 controlados por Ethernet
  • Escalable hasta 128 puertos en una sola configuración de montaje en rack
  • Configuraciones en cascada para soportar mayor densidad de puertos

Operación por Servidor VeSion

Dependiendo de la complejidad de la red, las organizaciones pueden preferir implementar RTU en puntos estratégicos en toda su red óptica y tener un servidor central que almacene y administre la información del sistema.

La arquitectura del servidor VeSion de VeEX está específicamente diseñada para tales aplicaciones: el servidor maestro sondea continuamente las mediciones de las RTU y compara los datos de las pruebas en vivo con las trazas de línea de base de acuerdo con los registros de fibra.

Las desviaciones de medición se marcan inmediatamente, lo que activa potentes funciones de gestión de alarmas y alertas.

La información precisa de distancia a fallas basada en la documentación de la planta de fibra (mapeo) está disponible para los ingenieros de campo con fines de resolución de problemas y restauración.

VeSion mejora la resolución de problemas de red, agiliza el flujo de trabajo y reduce significativamente el tiempo de resolución

Modelo:

• RTU-4000 Remote Test Unit
• RTU-4100+ Optical Test Module

Marca: VeEX Inc.
VeEX México
Modelo: RTU-4000/4100
