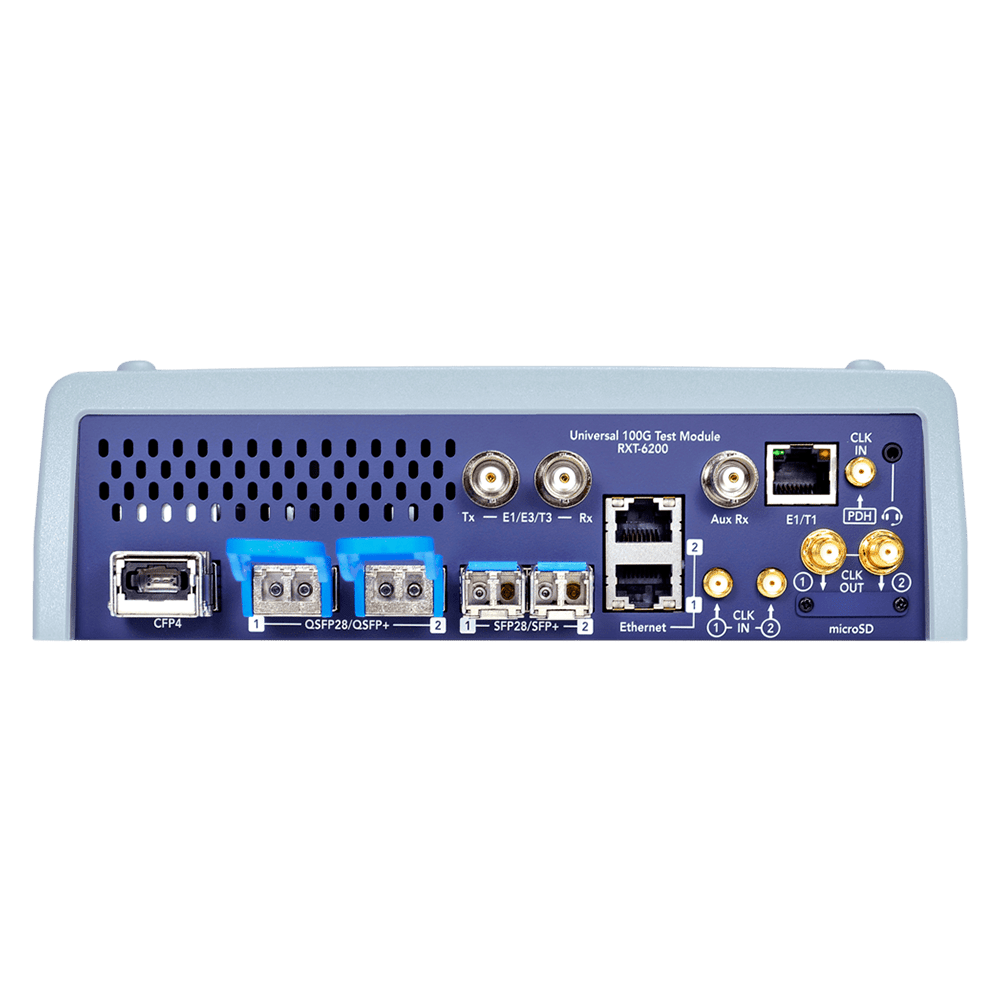

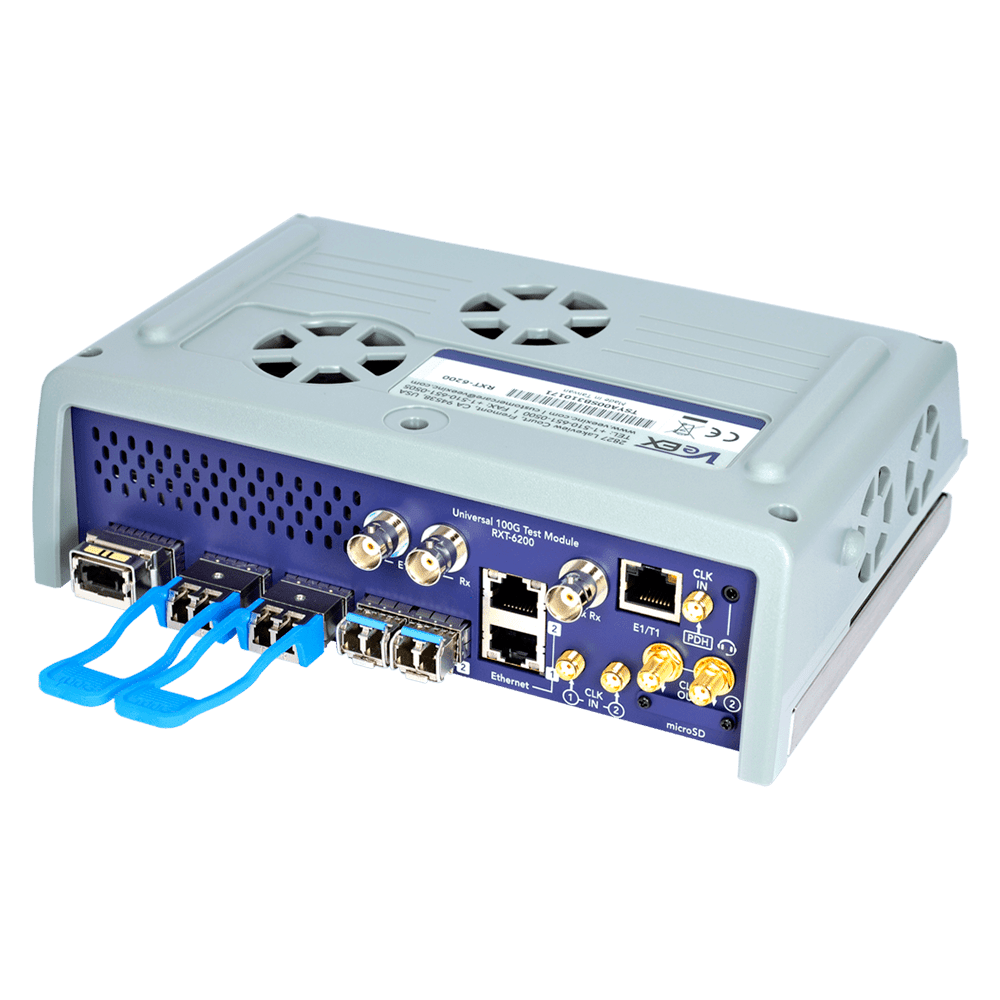

Módulo Universal 100G

100G Universal Module

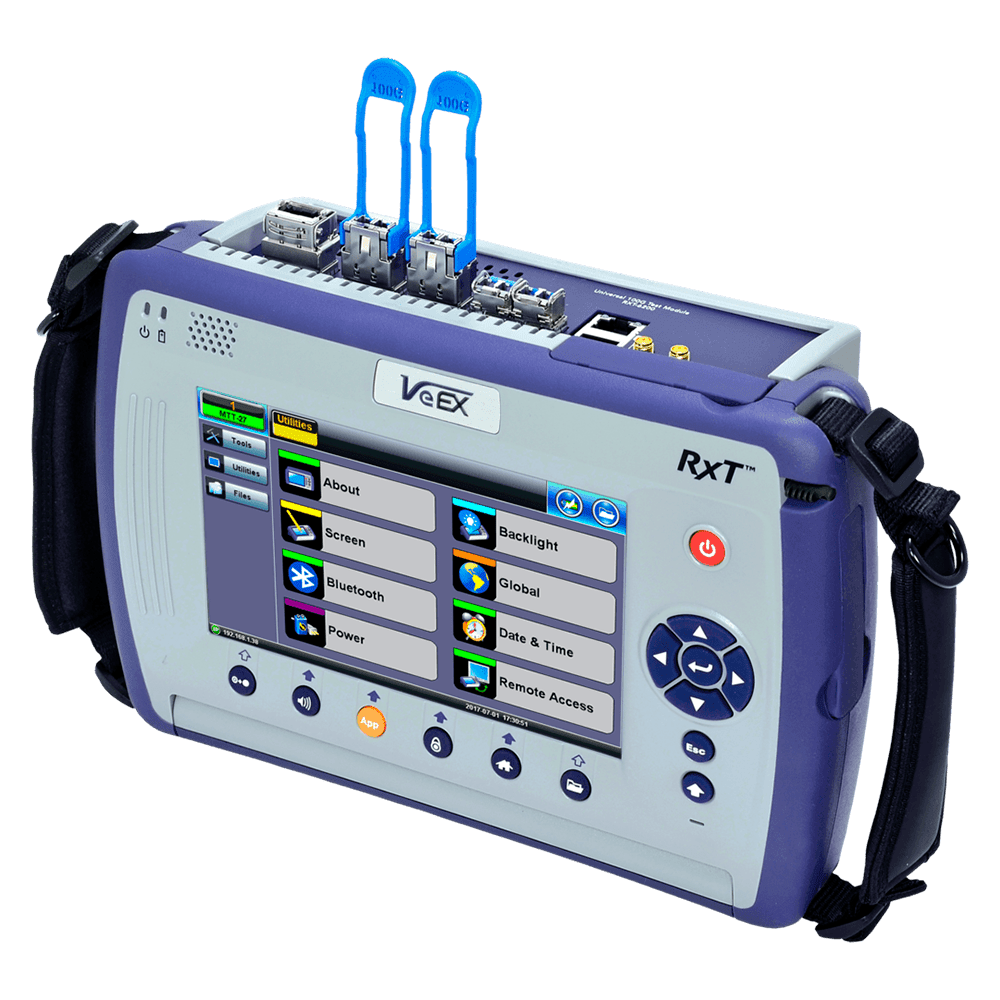

El RXT-6200 es el equipo de prueba portátil 100G más completo y flexible del mercado. Equipado con los puertos de factor de forma de transceptor más comunes e interfaces de prueba heredadas opcionales, este módulo es un complemento perfecto para la plataforma RXT®, extendiendo su rango de prueba a 100 Gbps y ofreciendo hasta dos pruebas 100GE simultáneas. Las tareas de instalación, puesta en servicio, monitoreo y mantenimiento se simplifican gracias a una combinación de características intuitivas y potentes funciones de prueba. Los usuarios novatos se benefician de la GUI fácil de usar, mientras que los usuarios experimentados apreciarán una variedad de funciones avanzadas como OTL / PCS, CAUI-4 / XLAUI Lane BERT, monitor / control de techo, monitoreo de conexión en tándem, interrupción del servicio, captura de protocolo / Decodificar, BERT.

Destacados:

General

• Prueba de puerto dual independiente, hasta 2x 112G
• Interfaces CFP4 (LR4 y SR4) y QSFP28 para aplicaciones 100GE, OTU4 y 50GE
• Admite IEEE 802.3bj Cláusula 91 RS-FEC según se requiera para SR4
• QSFP + para 40GE, OTU3
• Interfaz SFP28 para 25GE, 32 / 16G FC, 24G CPRI 10 y 25G eCPRI Layer 4 con RS-FEC
• SFP + para 100Base-FX, 1000Base-X, 10GEBase-X, OTU2 / 2e / 1e / 1, STM-64/16/4/1/0, OC192 / 48/12/3/1 y Fibre Channel 16/10 / 8/4/2 / 1G y CPRI hasta 12G
• RJ45 para aplicaciones 10/100 / 1000Base-T

Prueba de Ethernet

• Pruebas ópticas de Ethernet de 100 Mbps a 100 Gbps, incluidos 25 GE y 50 GE
• Prueba de Ethernet eléctrica de 10/100/1000 Mbps
• Capacidades de prueba de doble puerto
• Carril óptico BERT y CAUI-4 / XLAUI Carril BERT
• Prueba de capa PCS con generación / supervisión de sesgos
• Prueba de múltiples flujos de hasta 32 flujos independientes
• Compatibilidad con IEEE 802.3ah, ITU-T Y.1731, IEEE 802.1ag y MPLS-TP OAM
• Soporte RS-FEC para transceptores SR4 y SR10
• Q en Q (apilamiento de VLAN), MPLS, MPLS-TP, PBB, soporte EoE
• Inundación MAC
• Pruebas RFC2544 y V-SAM (Y.1564)
• Generación de tráfico IPv4 e IPv6
• Pruebas de BERT y rendimiento en la capa 2 y la capa 3
• Modo de bucle invertido inteligente para la capa 2 y la capa 3
• Medición de latencia de retardo unidireccional (asistida por GPS)
• Captura de paquetes de velocidad de línea con decodificación Wireshark ™
• Inyección de error y alarma

Prueba de CPRI

• Verificación del rendimiento del enlace del estándar Common Public Radio Interface (CPRI)
• Admite todas las opciones de velocidad hasta CPRI 10 (de 614,4 Mbps a 24,33 Gbps) según la especificación CPRI v7.0
• Prueba de BER enmarcada de capa 2 con patrones de tensión PRBS
• Emulación REC / BBU (maestro) y RE / RRH (esclavo)
• Medidas de latencia
• Operación de puerto dual y modo de monitoreo bidireccional
• Captura de hipercuadro CPRI

Prueba eCPRI

• ECPRI de 25G
• Capacidades de prueba de doble puerto
• Soporte RS-FEC
• Prueba de múltiples flujos de hasta 32 flujos independientes
• Pruebas de rendimiento en la capa 2 y la capa 4
• Compatibilidad con IPv4 e IPv6
• Q in Q (apilamiento de VLAN) y compatibilidad con MPLS
• Medición de latencia de retardo unidireccional de alta precisión (asistida por GPS)
• Captura de paquetes de velocidad de línea

Canal de Fibra

• Pruebas de redes de área de almacenamiento (SAN) para interfaces 1G, 2G, 4G, 8G, 10G, 16G y 32G
• Prueba de BERT y rendimiento
• RFC2544: Rendimiento, latencia, pérdida de fotogramas, pruebas consecutivas Bucles de retroceso de capa 1 y capa 2

Pruebas OTN

• Pruebas OTN para OTU1, OTU2, OTU1e, OTU2e, OTU3 y OTU4
• Mapeo / multiplexación completa de múltiples etapas
• Mapa / Mux avanzado de varios pasos con cargas útiles de prueba SDH / SONET / PDH / DSn *
• Ethernet sobre OTN (EoOTN)
• ODUflex en ODU2, ODU3 y ODU4 con carga útil a granel
• Tiempo de interrupción del servicio (SDT)
• Monitoreo de conexión en tándem
• Monitoreo y generación de overhead
• Modos de prueba Terminate, Payload Through y Line Through
• Mediciones de frecuencia y potencia óptica por carril
• Interfaz de referencia de reloj externo
• Análisis de histograma

Pruebas SDH / SONET

• Disponible como tarifa de línea o mapeado en cargas útiles OTN
• STM-0 a STM-64 y STS-1 / OC-1 a OC-192
• Mapa / Mux avanzado de varios pasos con cargas útiles de prueba PDH / DSn
• Pruebe la multiplexación de carga útil hasta VC11 / VT1.5 y afluentes PDH / DSn generados internamente

Prueba PDH / T-Carrier

El equipo de prueba proporciona capacidades de interfaz de prueba SDH / SONET / PDH y DSn heredadas opcionales y sub-tasas de 155M (STS3 / STM1), 55M, (STS1 / STM0), 140 Mbps (E4), 34 Mbps (E3), 2 Mbps , 45 Mbps (DS3), 1,5 Mbps (DS1) y codireccional G.703 64k.

* Consulte con la fábrica para conocer la disponibilidad.

Marca: VeEX Inc.
VeEX México
Modelo: RXT-6200
